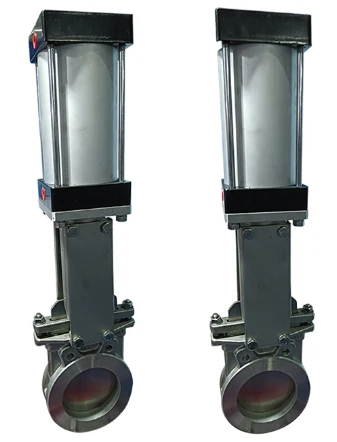

Supapă de poartă pneumatică
Prezentare generală
O supapă de poartă pneumatică este o supapă condusă de aer comprimat, care este utilizat pentru a controla și a comuta fluidele.
Principiul de lucru al unei supape de poartă pneumatică este că pistonul din cilindru generează tracțiune sub presiunea sursei de aer, astfel încât tija de transmisie conduce miezul supapei în sus sau în jos pentru a obține deschiderea și închiderea supapei. Unele valve de poartă pneumatică au, de asemenea, un mecanism manual, astfel încât acestea să poată fi schimbate la funcționarea manuală atunci când partea pneumatică este scăpată de control.
Valvele de poartă pneumatică sunt de obicei compuse din corpul valvei, tulpina supapei, miezul supapei, mecanismul de transmisie, actuatorul pneumatic și alte părți. Printre ele, corpul valvei este partea principală a supapei, care este utilizată pentru a se adapta miezului de supapă și mediului; Tulpina supapei este utilizată pentru a conecta miezul supapei și mecanismul de transmisie pentru a realiza mișcarea de ridicare și coborâre a miezului de supapă; Mecanismul de transmisie este utilizat pentru a transfera tracțiunea actuatorului pneumatic în tulpina supapei; Actuatorul pneumatic este sursa de putere a supapei, care determină robinetul să se deschidă și să se închidă prin aer comprimat.
Valvele de poartă pneumatică sunt utilizate pe scară largă în multe câmpuri, cum ar fi petrol, industria chimică, energie electrică, protecție asupra mediului, conservarea apei, încălzire, alimentare cu apă și drenaj, industrie, utilaje etc., și sunt potrivite pentru o varietate de medii precum apă, ulei și aburi.
Parametri tehnici
Numele produsului: supapă de poartă pneumatică
Componente ale valvei de poartă: corp, tulpină, miez
Diametru: dn 50- dn1000
Presiune: pn 16- pn160
Cap pneumatic: cu acțiune unică, cu acțiune dublă
CARACTERISTICI
Principalele caracteristici ale supapelor de poartă pneumatică includ structura de rând, etanșare bună, raport de reglare mare și aer comprimat ca sursă de alimentare.
Valvele de poartă pneumatică adoptă o structură de trimestru. Acest design permite supapei să aibă un cuplu de funcționare mai mic la deschidere și închidere, ceea ce este ușor de funcționat și de control.
Valvele de poartă pneumatică au o etanșare bună. Indiferent dacă este forțat să sigureze sau să se autoesice, se poate asigura că supapa previne efectiv scurgerea medie atunci când este închisă. Sigilarea forțată apasă poarta pe scaunul supapei prin forța externă, în timp ce auto-sigilarea se bazează pe presiunea medie pentru a apăsa suprafața de etanșare a porții pe scaunul supapei, asigurând astfel etanșarea suprafeței de etanșare.
Componente
Valvele de poartă pneumatică sunt compuse în principal din corpul valvei, tulpina supapei, miezul supapei (poartă), mecanismul de transmisie, actuatorul pneumatic și alte părți.
Corpul supapei: corpul supapei este partea principală a supapei de poartă pneumatică, care este utilizată pentru a se adapta miezului și mediului supapei. De obicei, se realizează printr -un proces de turnare sau forjare, iar materialele includ fier ductil, oțel turnat sau oțel inoxidabil etc. pentru a se adapta la diferite medii și condiții de muncă.
Tulpina supapei: tulpina supapei este utilizată pentru a conecta miezul supapei și mecanismul de transmisie pentru a realiza mișcarea de ridicare și coborâre a miezului de supapă. Proiectarea tulpinii supapei trebuie să ia în considerare rezistența la rezistență și la coroziune pentru a asigura funcționarea fiabilă a supapei.
Nucleul supapei (poartă): miezul supapei (poarta) este o componentă cheie a supapei de poartă pneumatică, care este deschisă și închisă prin controlul actuatorului pneumatic. Suprafața de etanșare dintre poartă și scaunul supapei adoptă de obicei o etanșare metalică sau o structură de etanșare moale pentru a asigura performanța de etanșare a supapei. Poarta poate fi o structură de placă plană sau disc sau o structură de pană pentru a satisface diferite cerințe de etanșare.
Mecanism de transmisie: Mecanismul de transmisie este utilizat pentru a transmite tracțiunea actuatorului pneumatic către tulpina valvei, controlând astfel deschiderea și închiderea miezului de supapă. Proiectarea mecanismului de transmisie trebuie să ia în considerare eficiența și fiabilitatea transmisiei.
Actuator pneumatic: actuatorul pneumatic este sursa de putere a supapei de poartă pneumatică, care determină supapa să se deschidă și să se închidă prin aerul comprimat. De obicei este compus dintr-un cilindru, un piston și o supapă pneumatică și poate fi selectat ca o structură cu acțiune unică sau cu acțiune dublă, după cum este necesar. Actuatorul pneumatic cu acțiune unică are un arc care împinge structura pistonului, în timp ce actuatorul pneumatic cu acțiune dublă trebuie să fie echipat cu o supapă solenoidă cu două poziții cu două poziții pentru a controla fluxul de aer IN și în afara.
În rezumat, componentele valvei de poartă pneumatică lucrează împreună pentru a realiza deschiderea și închiderea valvei și funcția de control al debitului.
Aplicații
Valvele de poartă pneumatică sunt potrivite pentru multe câmpuri industriale, cum ar fi gazele naturale, petrolul, industria chimică, protecția mediului, conductele urbane, conductele de gaze, electricitatea, metalurgia, produsele farmaceutice, alimentele, băuturile, hârtia de hârtie, etc. În mod specific, în conductele de distanță lungă pentru extracția gazelor naturale, purificarea, și a conductelor de petrocemic, pentru a fi utilizate pe petrochemic, industria de petrochemică, pneumatul, iar petrolul și conductele de petrochemice, petrochemic, se folosește valurile de petrochemice, pneumatul, pe petroce, pe petrocemic, să se utilizeze pe petrochemic, pneumatul, pe care le-a fost utilizat pe petrochemical, pneumatul, pe care le-a fost utilizat pe petrochemic, industria de petrochemic Fluxul de suport pentru a asigura siguranța și stabilitatea procesului de producție. În industria energiei electrice, supapele de poartă pneumatică pot fi utilizate pentru controlul valvei în centralele hidroelectrice pentru a obține o reglare precisă a fluxului de apă și, în același timp, să controleze procesul de aport de apă și drenarea cazanelor din centralele termice. În industria metalurgică, supapele de poartă pneumatică pot fi utilizate pentru a controla fluxul de medii în cuptoare, convertoare și alte echipamente pentru a asigura progresul lină al procesului de topire. În plus, în industria farmaceutică și alimentară, supapele de poartă pneumatică pot fi utilizate pentru a controla fluxul de materii prime și produse pentru a asigura igiena și siguranța procesului de producție. În industria de hârtie, supapele de poartă pneumatică pot fi, de asemenea, utilizate pentru a controla fluxul de medii, cum ar fi pulpa și apa, pentru a asigura funcționarea stabilă a liniei de producție.
