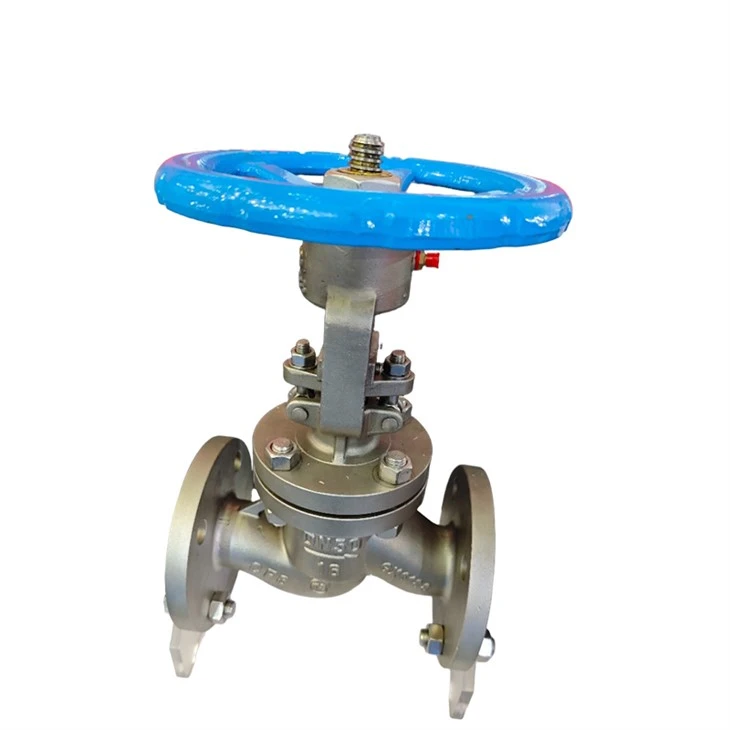

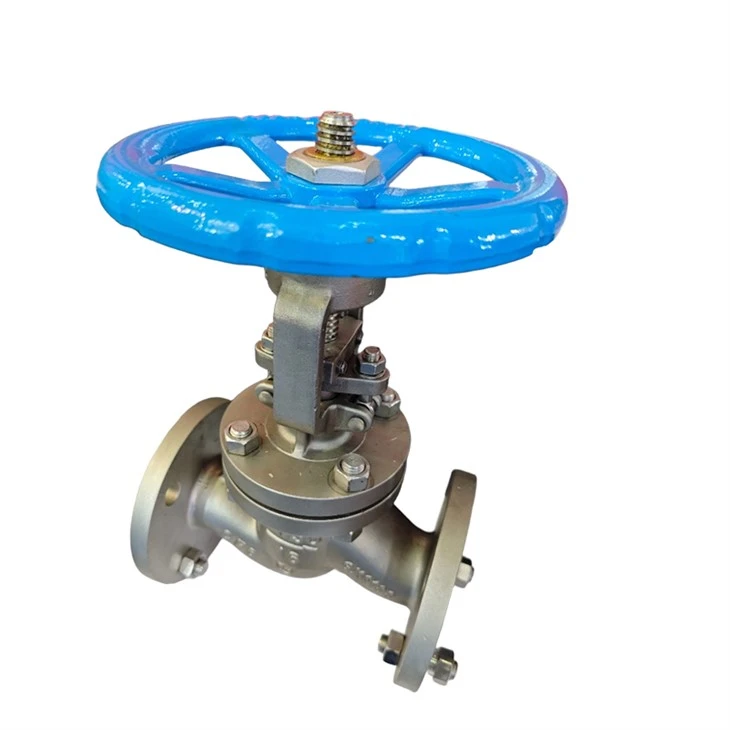

Valva globului din oțel inoxidabil
Partea de deschidere și închidere a supapei Globului este un disc în formă de plug, suprafața de etanșare este plană sau mare, iar discul se deplasează liniar de-a lungul liniei centrale a scaunului supapei. Forma de mișcare a tulpinii supapei, (nume comun: tulpină non în creștere), are, de asemenea, un tip de tulpină de ridicare și rotire care poate fi utilizat pentru a controla diverse tipuri de lichide, cum ar fi aer, apă, abur, diverse medii corozive, noroi, ulei, metal lichid și medii radioactive. flux. Prin urmare, acest tip de supapă de închidere este foarte potrivit pentru tăierea sau reglarea și accelerarea. Deoarece cursa de deschidere sau de închidere a tulpinii de supapă a acestui tip de supapă este relativ scurtă și are o funcție de tăiere foarte fiabilă și, deoarece schimbarea deschiderii scaunului supapei este proporțională cu cursa discului de supapă, este foarte potrivită pentru reglarea debitului.
Principiul de lucru
Principiul de lucru al supapei manuale GOBE se bazează pe mișcarea discului de supapă pe scaunul supapei. Discul de supapă se deplasează liniar de-a lungul liniei centrale a scaunului supapei, iar zona transversală a canalului de curgere este reglată prin schimbarea distanței dintre discul de supapă și scaunul supapei, obținând astfel un control precis și întreruperea completă a debitului. În timpul procesului de închidere, discul de supapă se potrivește strâns cu scaunul supapei sub presiunea exercitată de tulpina supapei, asigurând închiderea fiabilă a suprafeței de etanșare.
Principalele componente ale unei supape de glob manual includ corpul supapei, capota de supapă, tulpina supapei, discul de supapă, suprafața de etanșare, cutia de umplutură și roata de mână. Corpul supapei este partea principală a supapei globului, care este utilizată pentru a găzdui alte componente și pentru a vă conecta la sistemul de conducte. Capota supapei joacă un rol în etanșarea și protejarea componentelor interne. Tulpina supapei conectează roata de mână și discul de supapă. Prin rotirea roții de mână, tulpina supapei conduce discul de supapă să se deplaseze în sus și în jos de -a lungul axei scaunului supapei. Suprafața de etanșare este amplasată pe scaunul supapei și pe discul supapei pentru a asigura performanța de etanșare a supapei în stare închisă. Cutia de umplutură este folosită pentru a preveni scurgerea între tulpina supapei și corpul supapei.
Valva globului de joasă presiune
Model de supapă: J41W/HN J941W/HY J9B41W/H/Y
Material de caroserie a supapei: C carbon oțel P crom nichel oțel R Chrom Nichel Platinum Steel i Oțel crom-nichel
Temperatura aplicabilă:<425C ≤550C
Presiune nominală: 1,6, 2,5, 4.0, 6,4, 10MPa
J41W/H/Y-16, J941W/H/Y-16, J9B41W/H/Y-16
Valva globului mediu și ridicat de presiune
Model de supapă: J41W/H/Y J941W/HY J9B41W/HY
Material de caroserie a supapei: C carbon oțel p crom nichel R Chromium Nichel Platinum Bowl oțel lchromium-nichel oțel
Temperatura aplicabilă: mai mică sau egală cu 425 grade mai puțin sau egală cu 550C
Presiune nominală: 1,6, 2,5, 4.0, 6,4, 10MPa
J41W/H/Y-25, J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40, J941W/H/Y-40, J9B41W/H/Y-40
Valva globului de temperatură ridicată/ presiune
Model de supapă: J41W/H/Y J941W/HY J9B41W/HY
Material de caroserie a supapei: oțel carbon P crom nichel oțel R Chromium Nichel Platinum Oțel lchromium-nichel oțel
Temperatura aplicabilă: mai mică sau egală cu 425C mai mică sau egală cu 550C
Presiune nominală: 1,6, 2,5, 4.0, 6,4, 10MPa
J41W/H/Y-64, J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100, J941W/H/Y-100, J9B41W/H/Y-100
Supapă de glob sudată
Model de supapă: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57J961Y-P57
Material de caroserie a supapei: C carbon oțel V oțel de vanadiu crom
Temperatura aplicabilă:<450°C ≤555°C≤570°C
Presiune nominală: 20, 25, 32, 42MPa
Presiune de lucru: 10, 14, 17, 25MPA
J61H/Y, J961H/Y
J61-P55, J61-P57, J961-P55, J961-P57
