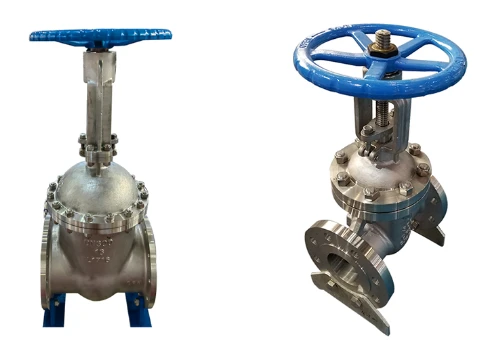

Supapă manuală DN300 CF8
Pregătirea modelului
Reprezentare tip robinet: Z; Coduri suplimentare pentru supape cu gură: WZ-reprezintă robinet cu burduf, robinet DZ pentru temperatură joasă, supapă NKZ pentru vid, robinet cu cuțit PZ;
Modul de conducere indică: manual fără cod (de obicei omis conform reglementărilor), 2-electro-hidraulic, 3-angrenaj melcat, 5-transmisie cu roată conică, 6-pneumatică, { {5}}electric;
Metoda de conectare indică: 4-conexiune cu flanșă, 6-sudură, 7-tip napolitană;
Forma structurală indică: 0-poartă elastică, 1-poartă unică cu pană cu stâlp în sus, 2-poartă dublă cu pană cu stâlp în sus, 3-poartă unică paralelă cu stâlp în sus, 4- Poartă dublă paralelă cu stâlp ascendent, 5-Poartă simplă tip pană cu tijă ascunsă, 6-Poartă dublă tip pană cu tijă ascunsă, 7-Poartă simplă paralelă cu tijă ascunsă, 9-Poartă dublă paralelă cu tijă ascunsă Poartă;
Material de etanșare: prelucrare directă a corpului supapei W, aliaj T, cauciuc X, F-fluoroplastic, oțel inoxidabil H-Cr, carbură de tungsten Y, aliaj M-Monel;
Indicarea gradului de presiune: PN1.0-32Mpa, 16-1.6MPA indică presiunea de șaisprezece kilograme, 150LB-1500LB indică presiunea standard în lire sterline, 5-63K indică presiunea zilnică;
Materiale corpului supapei: Z-fier cenușiu, Q-fonă ductilă, T-aliaj, C-oțel carbon, P-oțel inoxidabil 304, R-oțel inoxidabil 316, V-crom molibden
Introducere
Partea de deschidere și de închidere a supapei de poartă este placa de poartă. Direcția de mișcare a plăcii porții este perpendiculară pe direcția fluidului. Supapa de blocare poate fi doar complet deschisă și complet închisă, dar nu poate fi reglată sau reglată. Poarta are două suprafețe de etanșare. Cele două suprafețe de etanșare ale modelului cel mai frecvent utilizat de robinet formează o formă de pană. Unghiul panei variază în funcție de parametrii supapei, de obicei 50 de grade și 2 grade 52' când temperatura medie nu este ridicată. Poarta supapei cu poartă cu pană poate fi făcută într-un întreg, numit poartă rigidă; poate fi, de asemenea, transformată într-o poartă care poate produce o ușoară deformare pentru a-și îmbunătăți măiestria și a compensa abaterea unghiului suprafeței de etanșare în timpul procesării. Acest tip de poartă Placa este numită poartă elastică.
Clasificare
În funcție de configurația suprafeței de etanșare, acesta poate fi împărțit în supapă cu poarta cu pană și supapă cu poartă paralelă. Supapa cu poarta cu pană poate fi împărțită în continuare în: tip cu o singură poartă, tip cu poartă dublă și tip cu poartă elastică; Supapa cu poartă paralelă poate fi împărțită în tipul cu o singură poartă. Tip placă și tip poartă dublă. În funcție de poziția filetului tijei supapei, aceasta poate fi împărțită în două tipuri: supapă cu poartă cu tijă în sus și supapă cu tijă fără ridicare.
Următoarele aspecte ar trebui acordate atenție la instalarea și întreținerea supapelor cu poartă: roata de mână, mânerul și mecanismul de transmisie nu pot fi utilizate pentru ridicare, iar coliziunea este strict interzisă. Supapele cu poartă dublă trebuie instalate vertical (adică tija supapei este în poziție verticală și roata de mână este în partea de sus). Înainte de a deschide robinetul cu o supapă de bypass, supapa de bypass trebuie deschisă mai întâi (pentru a echilibra diferența de presiune dintre intrare și ieșire și pentru a reduce forța de deschidere). Supapele cu deschidere cu mecanisme de transmisie trebuie instalate conform manualului de instrucțiuni al produsului. Dacă supapa este folosită frecvent și oprită, lubrifiați-o cel puțin o dată pe lună.
Avantaje
1. Rezistență mică la fluid. Canalul de masă intern al corpului supapei este drept, masa curge în linie dreaptă, iar rezistența la curgere este mică.
2. Ciocanul de apă nu este ușor să apară. Motivul este timpul lung de oprire.
3. Forma simplă, lungime structurală scurtă și proces de fabricație bun. Scopul aplicatiei
4. Când este complet deschisă, suprafața de etanșare este mai puțin erodata de masa de lucru decât cea a supapei de închidere.
5. Forma corpului este relativ simplă, iar procesul de turnare este bun.
Caracteristici
Greutate ușoară: Corpul este fabricat din fontă neagră ductilă de înaltă calitate, care este cu aproximativ 20% până la 30% mai ușoară decât supapele tradiționale și este ușor de instalat și întreținut.
Scaun de poartă cu fund plat: Supapele tradiționale de poartă au adesea obiecte străine, cum ar fi pietre, blocuri de lemn, ciment, pilitură de fier, resturi, etc. duce la scurgeri din cauza incapacităţii de a se închide ermetic. Partea inferioară a supapei de etanșare a scaunului elastic adoptă același design cu fundul plat ca și mașina de conductă de apă, care nu este ușor să provoace acumularea de resturi și permite fluidului să curgă fără probleme.
Acoperire totală din cauciuc: Poarta folosește cauciuc de înaltă calitate pentru acoperirea generală interioară și exterioară. Tehnologia europeană de vulcanizare a cauciucului de primă clasă permite porții vulcanizate să asigure dimensiuni geometrice precise, iar poarta din cauciuc și cea ductilă sunt conectate ferm și nu sunt ușor de desprins și memorie elastică bună. apă
Corpul supapei turnat cu precizie: Corpul supapei este turnat cu precizie, iar dimensiunile geometrice precise asigură etanșarea supapei fără nicio lucrare de finisare în interiorul corpului supapei.
Avantajele produsului
Rezistența la fluid este mică, iar suprafața de etanșare este mai puțin periată și erodata de mediu.
Deschiderea și închiderea necesită mai puțin efort.
Direcția de curgere a mediului nu este restricționată și nu există nicio perturbare a fluxului sau reducerea presiunii.
Are o formă simplă, o lungime structurală scurtă, un proces de fabricație bun și o gamă largă de aplicații.
Precauții
Roata de mână, mânerul și mecanismul de transmisie nu pot fi utilizate pentru ridicare, iar coliziunea este strict interzisă.
Supapele cu poartă dublă trebuie instalate vertical (adică tija supapei este în poziție verticală și roata de mână este în partea de sus).
Înainte de a deschide robinetul cu o supapă de bypass, supapa de bypass trebuie deschisă mai întâi (pentru a echilibra diferența de presiune dintre intrare și ieșire și pentru a reduce forța de deschidere).
Supapele cu deschidere cu mecanisme de transmisie trebuie instalate conform manualului de instrucțiuni al produsului.
Dacă supapa este folosită frecvent și oprită, lubrifiați-o cel puțin o dată pe lună.
Cerințe generale
1. Specificațiile și categoriile de robinete cu etanșare moale ar trebui să respecte cerințele documentelor de proiectare a conductelor.
2. Modelul robinetului cu etanșare moale trebuie să fie indicat cu cerințele privind numărul standardului național. Dacă este un standard de întreprindere, trebuie indicată descrierea relevantă a modelului.
3. Presiunea de lucru a robinetului cu etanșare moale trebuie să fie mai mare sau egală cu presiunea de lucru a conductei. Fără a afecta prețul, presiunea de lucru pe care o poate rezista supapa ar trebui să fie mai mare decât presiunea reală de lucru a conductei. Oricare parte a supapei cu etanșare moale ar trebui să poată rezista atunci când este închisă. 1,1 ori presiunea de lucru a supapei fără scurgeri; când supapa este deschisă, corpul supapei ar trebui să poată rezista de două ori presiunea de lucru a supapei.
4. Standardul de fabricație al supapelor cu etanșare moale ar trebui să indice numărul standardului național pe care se bazează. Dacă este un standard de întreprindere, documentul de întreprindere ar trebui să fie atașat la contractul de cumpărare.
