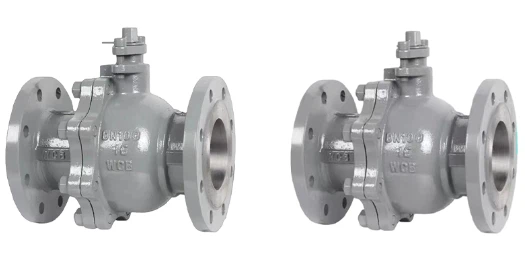

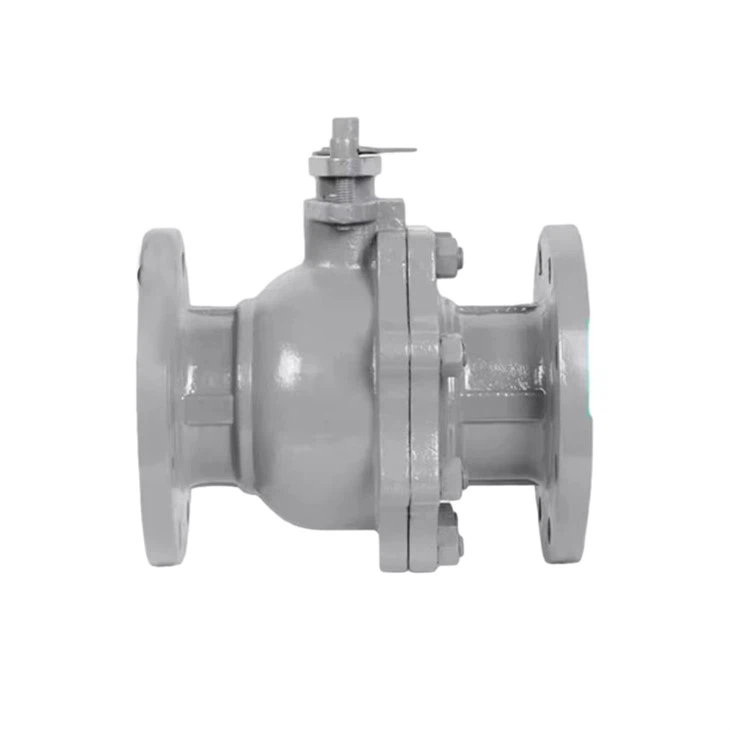

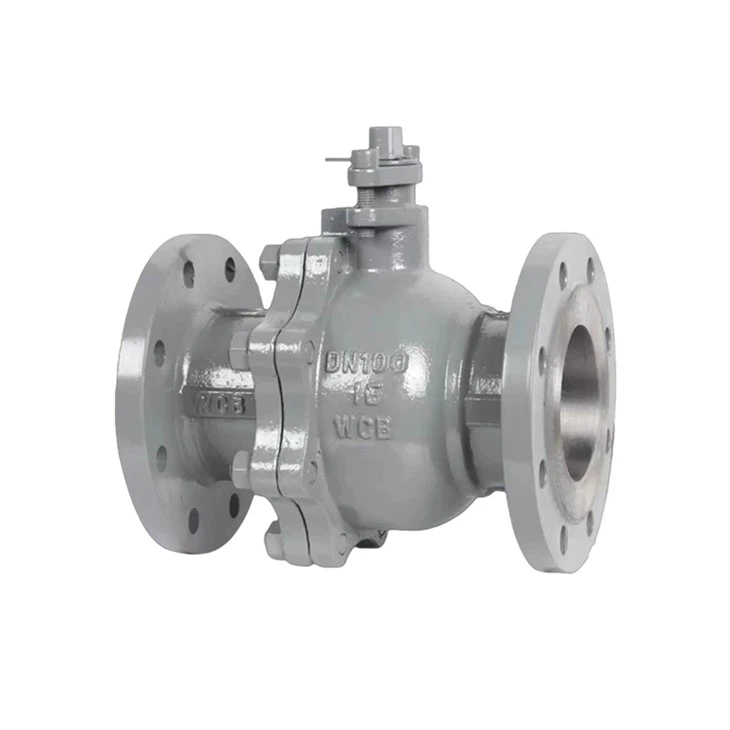

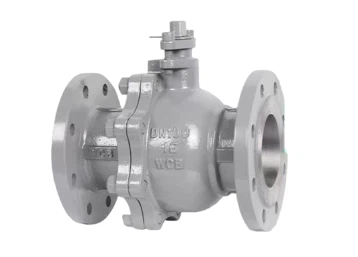

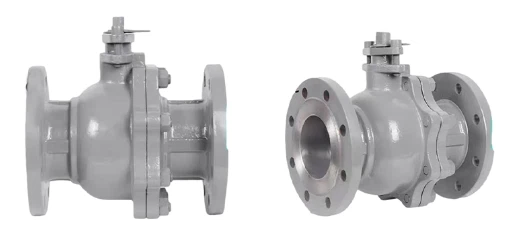

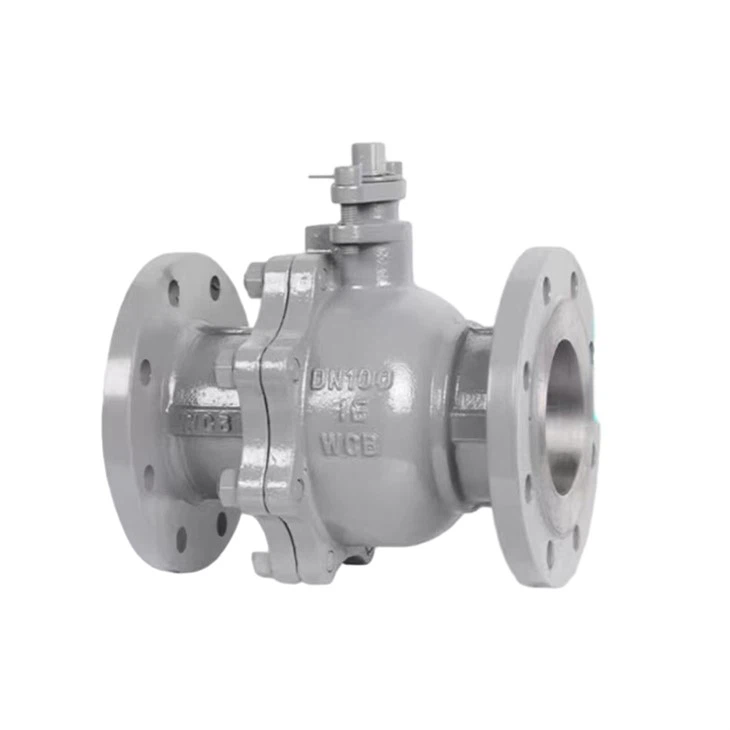

Supapă cu bilă de etanșare metal trunnion
Prezentare generală
Bila supapei cu bilă este trunion și nu se mișcă atunci când este apăsată. Robinetele cu bilă și robinetele cu bilă au toate scaunele supapelor plutitoare. După ce a fost supus unei presiuni medii, scaunul supapei se mișcă, determinând inelul de etanșare să apese strâns pe bila pentru a asigura etanșarea. Rulmenții sunt de obicei instalați pe arborele superior și inferior al bilei, cu un cuplu de operare mic și sunt potriviti pentru supape de înaltă presiune și de diametru mare.
Pentru a reduce cuplul de operare al supapei cu bilă și a crește disponibilitatea etanșării, în ultimii ani au apărut supape cu bilă etanșate cu ulei. Uleiul special de lubrifiere este injectat între suprafețele de etanșare pentru a forma o peliculă de ulei, care îmbunătățește etanșarea și reduce cuplul de operare, mai potrivit pentru supapele cu bilă de înaltă presiune și cu diametru mare.
Principiul structurii
Supapa electrică cu bilă are o structură simplă și este compusă din câteva părți. Are avantajele dimensiunilor mici, greutății ușoare, dimensiunilor mici de instalare, cuplului de antrenare mic, operațiunilor ușoare și agile și poate fi deschis și închis rapid prin simpla rotire cu 90 de grade. Are efect bun de reglare a debitului și caracteristici de etanșare închisă; în domeniul de aplicare de diametru mare și mediu, presiune medie și joasă, supapa electrică cu bilă este una dintre principalele supape. Este folosit în principal pentru a tăia, distribui și schimba direcția de curgere a mediului în conductă. Când supapa electrică cu bilă este complet deschisă, mediul curge prin portul miezului cu bilă fără nicio rezistență, astfel că scăderea de presiune generată prin supapă este foarte mică, astfel încât are caracteristici bune de control al debitului.
Structura supapei electrice cu bilă
Există multe tipuri de supape electrice cu bilă. Ele sunt în general împărțite în două categorii în funcție de formele lor structurale, și anume structură de tip O și structură de tip V. Deschiderile cu bile ale celor doi sunt diferite și aplicațiile lor sunt, de asemenea, diferite. Tipul O este, în general, potrivit pentru utilizare prin oprire și ajustare ocazională. , în timp ce tipul V este mai potrivit pentru reglare (raport reglabil mai mare).
Structura supapei cu bilă de tip O
Supapa cu bilă de tip O are o bilă cu o gaură intermediară instalată în interiorul corpului supapei. Bila are o gaură de trecere cu diametrul egal cu diametrul țevii. Când este complet deschis, este o supapă care nu blochează, cu capacitate mare de curgere și fără direcționalitate a fluidului care intră în supapă. Bila se poate roti în locașul de etanșare și există un elastomer inelar pe ambele părți în direcția conductei pentru a realiza etanșarea. Prin rotirea bilei cu 90 de grade, direcția găurii traversante poate fi schimbată, realizând astfel deschiderea și închiderea supapei cu bilă.
Funcția supapei cu bilă
Partea de deschidere și închidere a supapei cu bilă este o sferă rotundă cu o gaură. Miezul sferic este folosit pentru a roti 0-90 grade înainte și înapoi în jurul axei tijei supapei pentru a deschide sau închide supapa. Supapele cu bilă au multe funcții. Ele sunt utilizate în general pentru comutarea, întreruperea sau reglarea mediilor în conducte. Printre acestea, supapa cu bilă cu trei căi poate tăia, distribui și schimba în mod flexibil direcția de curgere a mediului. Suprafața de etanșare a supapei cu bilă este de obicei într-o stare închisă cu suprafața sferică, astfel încât nu este ușor erodata de mediu. Este usor de operat, are o structura simpla si compacta, si poate fi folosit in conditii de lucru cu apa, gaze naturale, acid, solventi etc.
Utilizarea supapei cu bilă
Robinetele cu bilă pot fi, în general, împărțite în trei categorii, în funcție de formele lor structurale: supape cu bilă plutitoare, supape cu bilă și robinete cu bilă elastică. În funcție de diferitele proprietăți de etanșare, acestea sunt împărțite în robinete cu bilă sigilate cu metal și robinete cu bilă cu etanșare moale. Supapa cu bilă cu etanșare moale are o performanță de etanșare mai bună și poate obține scurgeri zero. Este, în general, utilizat în conducte de temperatură și presiune normală cu medii corozive, în timp ce supapele cu bilă cu etanșare metalică nu sunt numai. Poate fi utilizat la temperaturi și presiuni normale, precum și la temperatură joasă, presiune joasă și temperatură înaltă și înaltă. -conducte sub presiune.
Instalare
Asigurați-vă că conductele și supapele au fost curățate înainte de utilizare.
Funcționarea servomotorului a supapei conduce tija supapei să se rotească în funcție de mărimea semnalului de intrare: atunci când se rotește cu 1/4 de tură (900) în direcția înainte, supapa este închisă. Când este rotită cu 1/4 de tură (900) în sens opus, supapa se deschide.
Când săgeata indicatorului de direcție a actuatorului este paralelă cu conducta, supapa este deschisă; când săgeata este perpendiculară pe conductă, supapa este închisă.
întreținere
A avea o durată de viață mai lungă și un timp fără întreținere va depinde de mai mulți factori: condiții normale de funcționare, menținerea unui raport armonios temperatură/presiune și date rezonabile de coroziune
Notă: Când supapa cu bilă este închisă, presiunea fluidului în corpul supapei încă există.
Înainte de întreținere, îndepărtați presiunea din conductă și lăsați supapa în poziție deschisă
Înainte de întreținere, deconectați sursa de alimentare sau de aer
1. Blocare ambalaj
Dacă canalul de etanșare are o ușoară scurgere, piulița tijei supapei trebuie strânsă.
Notă: Nu blocați, de obicei 1/4 inel la 1 inel, scurgerea se va opri.
2. Înlocuiți scaunul supapei și garniturile
Dezasamblarea
Lăsați supapa în poziția întredeschisă pentru a spăla orice materiale periculoase care se pot afla în interiorul și în exteriorul supapei. Închideți robinetul cu bilă, îndepărtați șuruburile și piulițele de pe flanșe de pe ambele părți și scoateți complet supapa din țeavă. Dezasamblați dispozitivul de antrenare în succesiune - actuator, suport de conectare, șaibă anti-slăbire, piuliță, schij fluture, glamour, foaie rezistentă la uzură și garnitură de tijă. Scoateți șuruburile și piulițele de conectare a capacului corpului, separați capacul supapei de corpul supapei și îndepărtați garnitura capacului supapei. Asigurați-vă că bila supapei este în poziția „oprit”, ceea ce va face mai ușor să o scoateți din corpul supapei, apoi scoateți scaunul supapei. Împingeți ușor tija supapei în jos prin orificiul din mijloc al corpului supapei până când este complet îndepărtată, apoi scoateți inelul O și inelul de etanșare.
NOTĂ: Aveți grijă pentru a evita zgârierea suprafeței tijei și a garniturii supapei.
