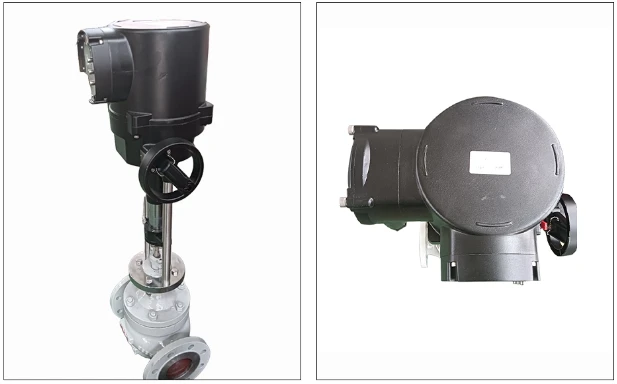

Supapă de control electric ZDLM cu mânecă electrică
Nu este necesar un sistem servo extern
Structura echilibrată a dopului de supapă este stabilă
Permite o mare diferență de presiune
Zgomot scăzut și sensibilitate la temperatură scăzută
Prezentare generală
Valva de control a mânecii electrice din seria ZDLM primește semnalul DC de la instrumentul de reglare, modifică fluxul mediului reglat și menține parametrii procesului controlat la o valoare dată. Este utilizat pe scară largă în controlul automatizării producției în sectoare industriale, cum ar fi energie electrică, metalurgie, industrie chimică, petrol, textil, farmaceutic și hârtie. Diametrul nominal al acestei serii de produse variază de la 20 la 200 mm, presiunea nominală este de 1,0, 1,6, 4,0 și 6,4MPa, intervalul de temperatură de funcționare este de la -40C la 450C, iar semnalul de recepție este 0 ~ 10mm.dc sau 4 ~ 20mm.dc. Printre ele, supapa de control electrică cu o singură scaun este potrivită pentru ocazii cu o diferență de presiune mică, vâscozitate medie mare sau impurități ușoare de particule. Valva de control a mânecii electrice este potrivită pentru ocazii cu o diferență mare de presiune. Conform materialului părții de sigilare a supapei, există două tipuri de garnituri metalice metalice și non-metalice. Acesta din urmă poate atinge standardul nivelului VI (scurgeri zero) atunci când supapa este închisă. Conform diferitelor ambalaje, acesta poate fi împărțit în garnituri generale de ambalare și sigilii de burduf. Prima este folosită în ocazii generale, în timp ce cel de -al doilea este utilizat în ocazii importante în care nu este permisă scurgerile. Caracteristicile fluxului sunt un procent liniar sau egal. Echipat cu actuatoare diferite, acesta poate fi împărțit în două tipuri: tip obișnuit și tip electronic. Sunt disponibile o varietate de soiuri și dimensiuni.
CARACTERISTICI
1. Corpul supapei este proiectat în funcție de principiul mecanicii fluidelor cu un canal de flux cu rezistență scăzută, cu o secțiune transversală egală, iar coeficientul de curgere nominal este crescut cu 30%.
2. Gama reglabilă este mare, raportul reglabil inerent este de 50, iar caracteristicile fluxului sunt liniare și egale cu procent.
3.. Dopul de supapă a supapei de control al mânecii electrice este echipat cu găuri de egalizare a presiunii superioare și inferioare, forța dezechilibrată este mică, stabilitatea valvei este bună, mâneca este extrem de interschimbabilă, iar diferența de presiune este mare.
4. Tipul de tăiere de reglare adoptă un nucleu de supape de structură moale, care atinge standardul de scurgere la nivel V (scurgeri zero)
5. Amplificatorul servo adoptă feedback negativ dinamic profund pentru a îmbunătăți precizia de ajustare automată
6. Operatorul electric are diverse forme și poate fi aplicat la 4 ~ 20mA. DC sau 0 ~ 10MA.DC.
7. Valva electronică de control electronic poate controla direct deschiderea supapei cu semnalul curent, fără a fi nevoie de un servo -amplificator.
8. Supapa de control sigilată cu burduf formează o etanșare completă pe tulpina supapei în mișcare pentru a preveni scurgerea fluidelor.
Material de piese
Parametri tehnici
Diferență de presiune admisă
Defecțiuni și soluții
1. Fără acțiune, putere de putere oprită
Conectați sursa de alimentare
2. Motorul nu pornește, lumina de putere este aprinsă, iar lumina semnalului de intrare este aprinsă.
Verificați tensiunea pentru a vă asigura că este normală. Setați comutatorul de selecție a semnalului de intrare la poziția corectă, coborâți temperatura ambiantă, reduceți frecvența și sensibilitatea de utilizare sau înlocuiți condensatorul, înlocuiți firul sau conectați firul și mufa corespunzătoare.
3. Oscilația motorului, căldură
Verificați semnalul de intrare pentru a elimina interferența, reglați sensibilitatea, utilizați potențiometrul pentru a reduce sensibilitatea și verificați pentru a -l face normal.
4. Fără semnal de feedback al poziției supapei
Verificați linia de semnal de feedback poziția supapei
5. Semnalul de feedback al poziției supapei este prea mare sau prea mic
Verificați instalarea potențiometrului și reglați poziția zero și potențiometrul de călătorie
Materiale componente interne ale supapei
Principalele metode de întărire a tratamentului
Materialele componente interne utilizate în mod obișnuit sunt Sus304, Sus316, Sus316L, Sus410, Sus420, etc., sunt procesate în consecință în funcție de diferite condiții de fluid. Pentru controlul fluidelor de cavitație, lichidele care conțin particule solide și situații de temperatură ridicată și de înaltă presiune, trebuie să fie întărite. tratament pentru a prelungi durata de viață a supapei.
Tratament termic
A.304/316 Tratament cu soluție solidă
Această serie de materiale este oțel inoxidabil austenitic și este utilizat în principal în condiții de muncă, unde mediul este coroziv sau în situații de temperatură scăzută. Când mediul este extrem de coroziv, trebuie efectuat tratamentul cu soluție. Scopul tratamentului cu soluții este de a îmbunătăți rezistența la duritate și coroziune a materialului. Interval de temperatură -196 ~ 530 grade
B.410/420 Tratamentul de stingere și temperare (stingere + temperare) Materialul acestei serii este oțelul inoxidabil martensitic, care este un material excelent rezistent la cavitație. Trebuie să fie stins și temperat atunci când este utilizat în situații de diferență de temperatură ridicată și de înaltă presiune. Scopul stingerii și temperamentului tratamentului este de a îmbunătăți mult duritatea materialului și de a -și extinde durata de viață în condiții de muncă dure. Interval de temperatură -45 ~ 425 grade
C.17-4PH Tratament de întărire a precipitațiilor Diferite tipuri și cantități de elemente de întărire sunt adăugate la compoziția chimică a oțelului inoxidabil, iar diferite tipuri și cantități de carburi, nitride, carburi și compuși intermetalici sunt precipitați prin procesul de întărire a precipitațiilor, care nu numai că îmbunătățește rezistența oțelului, dar menține o dură suficientă. Un tip de oțel inoxidabil de înaltă rezistență, denumit întărirea precipitațiilor. Interval de temperatură -45 ~ 425 grade
Tratamentul de întărire a suprafeței
Tratamentul termic de suprafață este împărțit în două categorii: stingerea suprafeței și tratarea termică chimică de suprafață. o. Stingerea suprafeței de încălzire a flăcării, contactați stingerea suprafeței de încălzire electrică, stingerea suprafeței de încălzire a inducției, etc. b. Carburizare, nitring, carbonitring, boronizare a cromului, infiltrarea cuprului etc.
Tratamentul suprafeței
Placarea cu stellite (Main Components Co, CR, W) este o metodă de tratament de întărire frecvent utilizată, cu o rezistență excelentă la coroziune. Există două metode de suprafață stellită: suprafețe complete și suprafețe parțiale. Nu există o reglementare standard pentru metoda specifică de suprafață. De obicei, depinde de diferitele presiuni și temperaturi ale fluidului și dacă fluidul conține particule. Tipurile de sudură la suprafață sunt următoarele:
