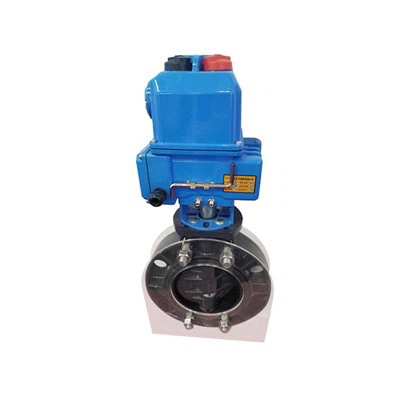

Servomotor de supapă electric
caracteristicile produsului
Carcasa - Carcasa este realizata din aliaj dur de aluminiu, anodizat si acoperit cu pulbere de poliester, cu rezistenta puternica la coroziune. Nivelul de protecție este IP67, NEMA4 și 6, iar tipul IP68 este disponibil.
Motor - motor cu cușcă de veveriță complet închis, dimensiune mică, cuplu mare, forță de inerție mică, grad de izolație F, întrerupător de protecție la supraîncălzire încorporat pentru a preveni deteriorarea motorului prin supraîncălzire.
Structura mânerului - designul mânerului asigură siguranță, fiabilitate, economie de muncă și dimensiuni reduse. Când alimentarea este oprită, trageți de mâner pentru operare manuală. Când nu o utilizați manual, puneți cheia în clema pentru cheie pentru o utilizare ușoară.
Indicator--Indicatorul este montat pe axa centrală și permite observarea poziției supapei. Lentila adoptă un design oglindă convexă, care nu acumulează apă și face observarea mai convenabilă.
Uscător - folosit pentru a controla temperatura, a preveni condensarea umezelii în interiorul actuatorului din cauza schimbărilor de temperatură și vreme și pentru a menține uscate componentele electrice interne.
Etanșare - etanșare bună, nivelul standard de protecție a produsului este IP67, iar nivelul de protecție IP68 este opțional.
Se potrivește cu valva fluture
Grosimea supapei fluture electrice pentru napolitană este mai subțire decât cea a supapei fluture cu flanșă. Nu există flanșe la ambele capete ale corpului supapei, doar câteva găuri pentru șuruburi de ghidare. Supapa este conectată la flanșa de la capătul țevii cu un set de șuruburi/piulițe, care este aplicabil în general. Potrivit pentru locuri cu spațiu îngust sau conducte restricționate. Avantajul este că este mai ușor de dezasamblat, costul supapei este mai mic și ocupă mai puțin spațiu. Cu toate acestea, dezavantajul este că, dacă există o problemă cu o suprafață de etanșare, ambele suprafețe de etanșare trebuie dezasamblate!
Există flanșe la ambele capete ale corpului supapei fluture cu flanșă electrică, care sunt conectate la flanșa conductei. Performanța de etanșare este mai fiabilă decât cea a supapei fluture napolitana. Se folosește în general în locuri cu diametre mai mari sau presiuni mai mari, dar costul este mai mare decât cel al supapelor fluture napolitane.
Etapele instalării supapei fluture Wafer
Supapa fluture napolitană este unul dintre cele mai comune tipuri de supape în conductele industriale. Supapa fluture napolitană în sine are o structură relativ mică. Trebuie doar să plasați supapa fluture între flanșe la ambele capete ale țevii și să folosiți șuruburi pentru a trece prin flanșa țevii și capătul opus al țevii. Supapa fluture cu clemă este blocată pentru a controla mediul fluid din conductă. Supapa fluture Wafer este potrivită în special pentru locurile cu spațiu îngust sau distanță scurtă între conducte. Când supapa fluture este în poziția complet deschisă, grosimea plăcii fluture este singura rezistență atunci când mediul curge prin corpul supapei, astfel că scăderea de presiune generată de supapă este foarte mică. Mic, deci are caracteristici mai bune de control al debitului.
1. După cum se arată, plasați supapa între cele două flanșe preinstalate, asigurându-vă că orificiile pentru șuruburi sunt aliniate perfect.
2. Introduceți ușor cele patru perechi de șuruburi și piulițe în orificiile flanșei și strângeți ușor piulițele pentru a corecta planeitatea suprafeței flanșei.
3. Fixați flanșa pe țeavă folosind sudare electrică
4. Scoateți supapa
5. Sudați complet flanșa pe țeavă
6. Așteptați ca îmbinarea de sudură să se răcească înainte de a instala supapa. Asigurați-vă că supapa are suficient spațiu de mișcare în flanșă pentru a preveni deteriorarea supapei
7. Corectați poziția supapei și strângeți cele patru perechi de șuruburi (aveți grijă să nu strângeți prea mult)
8. Deschideți supapa, asigurați-vă că placa supapei se poate deschide și închide liber, apoi deschideți ușor placa supapei.
9. Strângeți toate piulițele într-un mod echilibrat încrucișat
10. Confirmați din nou că supapa se poate deschide și închide liber. Notă: Asigurați-vă că placa supapei nu atinge conducta.
Înainte de a instala supapa fluture napolitană, aceasta trebuie așezată mai întâi plat. Amintiți-vă să nu o ciocniți după bunul plac. După ce o trageți la lungimea de instalare în timpul instalării, nu este permisă proiectarea conductei la fața locului fără o permisiune specială. Dezasamblați supapa fluture napolitană după bunul plac, acesta este ceea ce trebuie să știm înainte de instalare. În același timp, toată lumea trebuie să știe că supapa fluture napolitană poate fi instalată în orice poziție, dar după ce este instalată supapa fluture napolitană, este necesar să așezați supapa fluture de-a lungul liniei și să faceți un suport pentru fluturele napolitane. supapă. Odată realizată suportul, acesta este utilizat. Este strict interzisă îndepărtarea suportului în acest timp.
Aplicație de teren
Supapa electrică fluture folosește energia electrică ca forță motrice. Dispozitivul electric antrenează tija supapei, determinând rotirea plăcii fluture cu 90 de grade pentru a deschide și închide supapa. De asemenea, poate primi 4~20mA sau alte semnale de la sistemul de control al automatizării industriale pentru a controla cu precizie deschiderea supapei. , realizând astfel reglarea și controlul diferiților parametri de proces, cum ar fi debitul, temperatura și presiunea.
