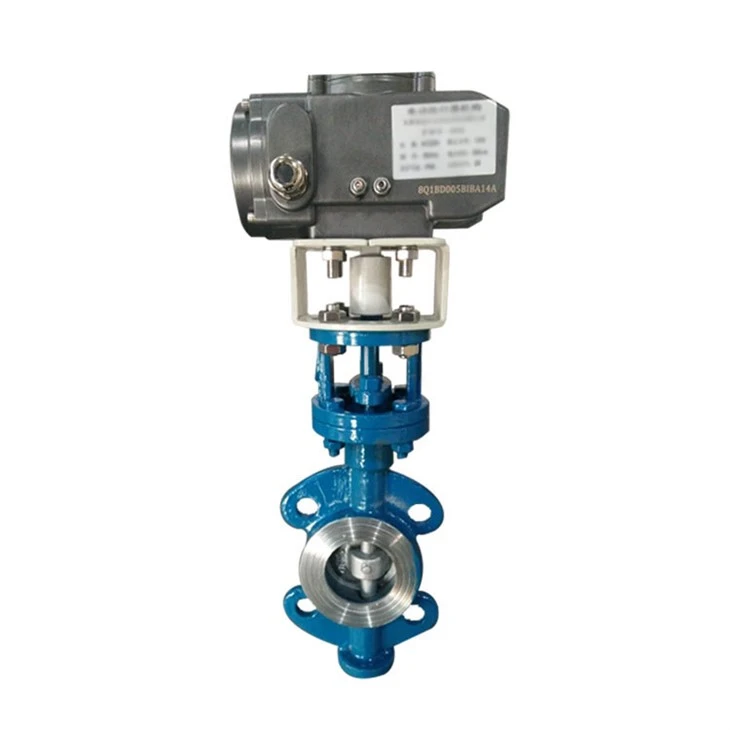

Actuator electric cu supapa
Caracteristici structurale și utilizări
Produsele din seria de supape fluture cu etanșare metalică sunt supape fluture cu durată lungă de viață, care economisesc energie. Produsele respectă standardele naționale JB/T8527-97 (supapă fluture cu etanșare metalică), GB/T13927-92 (testarea presiunii valvei universale) și alte standarde conexe pentru supape. Acest produs constă din corp de supapă, placă fluture, inel de etanșare, mecanism de transmisie și alte componente principale. Structura sa este proiectată folosind principiul excentric tridimensional, iar o nouă tehnologie de procesare compatibilă cu etanșarea elastică și etanșarea tare și moale pe mai multe straturi permite supapei fluture să-și reducă forța de cuplu în timpul funcționării, realizând funcții de economisire a forței de muncă și a energiei. . Acest lucru asigură fiabilitatea generală a supapei fluture în ceea ce privește rezistența la coroziune, rezistența la temperaturi ridicate și rezistența la uzură. Această supapă fluture este potrivită pentru utilizare în industria alimentară, medicină, petrochimică, centrale electrice, uzine siderurgice, tratarea apei industriale pentru protecția mediului și clădiri înalte, ca cel mai bun dispozitiv pentru reglarea debitului și întreruperea fluidelor în conductele de alimentare cu apă și drenaj.
Caracteristici
1. Inelul de etanșare al plăcii fluture este o foaie de metal laminată moale și tare, care are avantajele duble de etanșare dură metalică și etanșare elastică. Are performanțe excelente de etanșare, indiferent de condițiile de temperatură scăzută sau ridicată.
2. Adoptând o structură triplă excentrică, scaunul supapei și placa fluture aproape nu au frecare și au o funcție de etanșare mai strânsă pe măsură ce sunt închise.
3. Suprafața de etanșare a corpului supapei este realizată din oțel inoxidabil și carbură pe bază de cobalt. Suprafața de etanșare este rezistentă la uzură și are o durată de viață lungă.
4. Structură unică, funcționare flexibilă, economisire a forței de muncă, convenabil, neafectat de presiune medie ridicată sau scăzută, performanță de etanșare fiabilă și durată lungă de viață.
Specificatii ale performantei
Introducere părți
Principiul de funcționare
Supapa fluture este o supapă care se deschide și se închide prin rotirea tijei supapei în timp ce conduce discul să se rotească. În canalul cilindric al corpului supapei fluture, placa fluture în formă de disc se rotește în jurul axei, rotind în principal discul la 90 de grade pentru controlul debitului. , când discul atinge 90 de grade, supapa este într-o stare complet deschisă. În același timp, unghiul discului poate fi modificat pentru a regla debitul mediu. Este instalat în general în direcția diametrului țevii. Supapa fluture și tija supapei în sine nu au capacitatea de blocare. Pentru a regla eficient debitul, este necesar un reductor melcat. O supapă fluture echipată cu un reductor melcat nu numai că face ca supapa fluture să se autoblocheze, dar modifică și performanța de funcționare a supapei fluture și reglează mai precis debitul mediu. .
Caracteristici ale supapei fluture
(1) Structură simplă și dimensiuni exterioare mici. Datorită structurii sale compacte, lungimii structurale scurte, dimensiunilor mici și greutății ușoare, este potrivită pentru diametre mari. (1) Structură simplă și dimensiuni exterioare mici. Datorită structurii sale compacte, lungimii structurale scurte, dimensiunilor mici și greutății ușoare, este potrivită pentru diametre mari. (3) Este ușor de deschis și închis rapid, are performanțe bune de reglare, iar placa fluture se rotește la 90 de grade. Atât deschiderea cât și închiderea pot fi finalizate. Prin modificarea unghiului de rotație al plăcii fluture, debitul poate fi controlat în etape. (4) Cuplul de deschidere și închidere este mic. Deoarece plăcile fluture de pe ambele părți ale arborelui rotativ sunt practic afectate în mod egal de mediu, iar cuplul este generat în direcții opuse, deschiderea și închiderea necesită mai puțină muncă. (5) Performanța de etanșare la presiune joasă este bună. Materialele suprafeței de etanșare sunt în general realizate din cauciuc și plastic, astfel încât performanța de etanșare este bună. Limitat de materialul inelului de etanșare, presiunea de funcționare și intervalul de temperatură de funcționare al supapei fluture este mic. Cu toate acestea, presiunea de funcționare și intervalul de temperatură de funcționare a supapelor fluture etanșate au fost mult îmbunătățite.
