Supapă cu bilă trunnion
Avantaje de performanță
1. Funcționare fără efort: Bila este susținută de rulmenți superiori și inferiori pentru a reduce frecarea și a elimina cuplul excesiv cauzat de sarcina uriașă de etanșare formată de presiunea de intrare care împinge bila și scaunul de etanșare.
2. Performanță de etanșare fiabilă: inelul de etanșare din PTFE dintr-un singur material este încorporat în scaunul supapei din oțel inoxidabil, iar la capătul de coadă al scaunului supapei metalice este prevăzut un arc pentru a asigura o forță suficientă de pre-strângere a inelului de etanșare. Când suprafața de etanșare a supapei este uzată în timpul utilizării, supapa continuă să asigure o bună performanță de etanșare sub acțiunea arcului.
3. Structură ignifugă: Pentru a preveni arderea inelului de etanșare din politetrafluoretilenă din cauza căldurii bruște sau a incendiului, care duc la scurgeri mari și alimentează focul, un inel de etanșare ignifug este fixat între bilă și scaunul supapei. Când inelul de etanșare arde, inelul de etanșare al scaunului supapei este împins rapid pe bilă sub acțiunea forței arcului pentru a forma o etanșare metal-metal, care are un anumit grad de efect de etanșare.
4. Funcție automată de reducere a presiunii: Când presiunea mediului care stagnează în cavitatea supapei crește anormal și depășește preîncărcarea arcului, scaunul supapei se retrage și se separă de bilă pentru a obține efectul de reducere automată a presiunii. După ce presiunea este eliberată, scaunul supapei revine automat la poziția inițială.
5. Conducta de drenaj: Găurile de scurgere sunt fixate pe părțile superioare și inferioare ale corpului supapei pentru a verifica dacă scaunul supapei are scurgeri. În timpul funcționării, când supapa este complet deschisă sau complet închisă, presiunea din cavitate poate fi îndepărtată și garnitura poate fi înlocuită direct; materialele reținute în cavitate pot fi evacuate pentru a reduce poluarea supapei de către mediu.

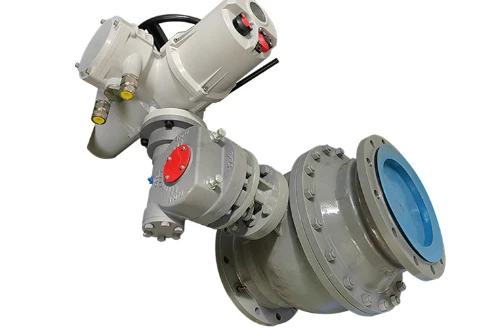

Nume: robinet electric cu bilă
Material: WCB
Diametru: DN300
Compozitie: Servomotor electric + robinet cu bilă
Supapa cu bilă trunnion este o nouă generație de supape cu bilă de înaltă performanță, potrivită pentru conducte pe distanțe lungi și conducte industriale generale. Rezistența, siguranța și rezistența sa la medii dure au fost luate în considerare în mod special în timpul proiectării și este potrivit pentru diverse medii corozive și necorozive. În comparație cu supapa cu bilă plutitoare, atunci când funcționează, forța generată de presiunea fluidului în fața supapei pe bilă este transmisă complet la rulment, iar bila nu se va deplasa spre scaunul supapei, astfel încât scaunul supapei se va să nu fie supus unei presiuni excesive. Prin urmare, supapa cu bilă trunnion are un cuplu mic, o deformare mică a scaunului, o performanță stabilă de etanșare și o durată lungă de viață, ceea ce este potrivit pentru ocazii de înaltă presiune și de calibru mare. Ansamblul avansat de pre-scaun cu arc are caracteristici de auto-strângere pentru a realiza etanșarea în amonte. Fiecare supapă are două scaune de supapă, care pot fi sigilate în fiecare direcție, astfel încât nu există nicio restricție de debit în timpul instalării și este bidirecțională. Această supapă este în general instalată orizontal.
Funcţie
1. Funcție dublă de blocare și descărcare: supapa cu bilă trunnion adoptă un scaun de supapă plutitor preîncărcat cu arc. Indiferent dacă supapa este în stare complet deschisă sau complet închisă, scaunele supapei de pe părțile din amonte și din aval blochează fluidul, iar materia reținută în cavitatea corpului supapei este evacuată prin supapa de descărcare.
2. Funcție automată de reducere a presiunii: Când temperatura mediului reținut în cavitatea corpului supapei crește și provoacă o creștere anormală a presiunii, nu trebuie să treacă prin supapa de siguranță, ci se bazează doar pe funcția scaunului supapei pentru a elibera automat presiunea , care este foarte important pentru a asigura siguranța supapei atunci când transportul medii lichide.
3. Structura de siguranță la incendiu: Supapele au funcții de siguranță la incendiu, iar proiectarea și fabricarea lor respectă specificațiile API 607 și API 6FA.
Avantaje
1. Injecție de grăsime de urgență pentru etanșare: Dacă etanșarea scaunului supapei se defectează în mod neașteptat din cauza materiilor străine în mediu sau a incendiului, supapa de injecție a grăsimei asigură o conexiune rapidă cu pistolul de injecție a grăsimii, iar pompa importată poate injecta ușor și rapid etanșarea ungeți în partea de etanșare a scaunului supapei pentru a reduce scurgerile.
2. Garnitură fiabilă a tijei și cuplu de operare scăzut: În plus față de inelul de etanșare standard, un inel O este de asemenea fixat pe glanda de etanșare, iar etanșarea dublă asigură fiabilitatea sigiliului tijei; garnitura suplimentară de grafit și injecția de grăsime de etanșare reduc la minimum scurgerea tijei supapei după incendiu. Rulmentul de alunecare al tijei supapei și rulmentul de tracțiune fac supapa ușor de operat.
3. Alezajul complet sau alezajul redus: Structura cu alezajul complet sau cu alezajul redus poate fi selectată în funcție de nevoi. Deschiderea de curgere a supapei cu pas complet este în concordanță cu diametrul interior al conductei, ceea ce este convenabil pentru curățarea conductei.
4. Tija supapei poate fi prelungită: Tija supapei poate fi prelungită în funcție de nevoile de instalare sau de funcționare. Supapa cu bilă cu tijă extinsă este potrivită în special pentru ocazii cum ar fi gazul de oraș în care conductele trebuie așezate în subteran. Mărimea tijei extinse este determinată în funcție de nevoile clientului.
5. Funcționare flexibilă: Scaunul supapei și rulmenții tijei cu coeficient de frecare mic și auto-ungere bună reduc foarte mult cuplul de operare al supapei. Prin urmare, chiar și fără a furniza unsoare de etanșare, supapa poate fi acționată flexibil pentru o lungă perioadă de timp.
Aplicații
Supapa cu bilă trunnion este potrivită pentru diferite conducte din Clasa 150 ~ Clasa 1500, PN16 ~ PN100, JIS 10K ~ JIS 20K. Este folosit pentru a tăia sau conecta mediul din conductă. Diferite materiale pot fi folosite pentru a transporta apă, abur, ulei, acid azotic, acid acetic, mediu oxidant, uree etc. Este utilizat pe scară largă în rafinarea petrolului, conducte pe distanțe lungi, produse chimice, fabricarea hârtiei, produse farmaceutice, conservarea apei, electricitate, administrația municipală, siderurgie și alte domenii. Modul de antrenare al supapei cu bilă trunnion este antrenare cu angrenaj melcat, manual, pneumatic sau electric. Supapa cu bilă trunnion este în general conectată prin flanșă, dar poate fi conectată și prin sudare cap la cap.
