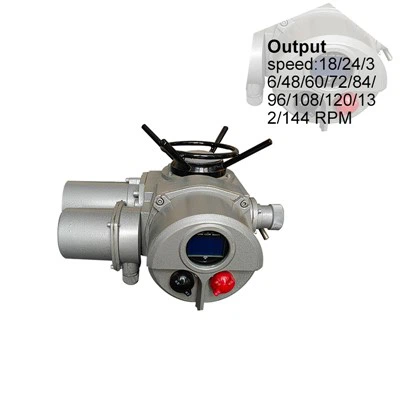

ZD250-12 ZD250-20 Actuator cu robinet electric cu mai multe ture

Descrierea actuatorului

Seriile de acționare electrice SD sunt fabricate de către compania noastră adoptând, iar componentele principale sunt importate. Servomotorul electric din seria SD este dispozitivul de control terminal al sistemului de măsurare și control al proceselor industriale. Poate converti semnalul de control (semnal analogic sau semnal intermitent) al sistemului în ieșirea de deplasare (deplasare unghiulară, deplasare cu mai multe ture sau deplasare liniară) a părții de ieșire. Cuplul sau forța este utilizată pentru a controla poziția piesei de închidere în supapă sau în alte mecanisme de reglare, astfel încât mediul controlat să funcționeze conform stării specificate de sistem.

Detalii interne

Folosind tehnologia de compresie integrată rezonabilă, funcția puternică de integrare a sistemului se reflectă pe deplin în gama largă de funcții ale produsului, iar mai puține componente electronice și conexiuni electronice complexe sunt utilizate pentru a se asigura că actuatorul electric are un grad ridicat de fiabilitate a controlului electronic.

Arborele de ieșire al actuatorului electric din seria FRYSD adoptă un design spline, iar poziția brațului de ieșire poate fi ajustată în mod arbitrar în funcție de gradul de deschidere și de închidere și poziția supapei, ceea ce este convenabil pentru funcționare.

Dispozitivul de acționare este echipat cu o roată de mână, astfel încât atunci când se întrerupe alimentarea cu energie, roata de mână poate fi rotită pentru a controla acțiunile de deschidere și închidere. Când roata de mână este necesară pentru a funcționa J, roata de mână poate fi rotită în direcția axei roții de mână. Operațiunea este încheiată roata de mână Ambreiaj automat, roata de mână nu se rotește când este electrică.

Caracteristici ale structurii

Actuatorul electric cu reglare proporțională discretă este de fapt compus din două părți: un actuator cu telecomandă și un localizator de poziție instalat independent GAMX-20.

Localizatorul de poziție GAMX-2000 al actuatorului electric cu reglare proporțională integrală este instalat pe partea de putere a actuatorului pentru a forma un întreg.

Actuatorul electric cu telecomandă este controlat de semnalul comutatorului (releu) pentru a controla deplasarea părții de ieșire, iar partea de ieșire se oprește în mișcare când comutatorul este resetat.

Principiul actuatorului electric de tip pornit-oprit (cu două poziții) este practic același cu cel al tipului de telecomandă, deoarece tipul de comutator (cu două poziții)

Date tehnice

Caracteristici ale structurii

1.Semnal de intrare: 4-20mA; 1-5VDC; 0-10mA; 0. 5-2.5VDC; 24V puls și semnale de nivel.

2. Canal de intrare: 2 impedanță: 250Ω

3. Limită de eroare de bază: 1%,士2. 5%

4. Diferența de returnare: mai mică sau egală cu 1,5%

5.Zona moartă:0.5~3% reglabilă continuu

6. Caracteristici de amortizare: Mai mică sau egală cu 1,5 jumătate de ciclu

7. Nivel de protecție: IP65 (IP67 opțional)

8. Rezistent la explozie: Marca anti-explozie: ExdII C T4

Ambele canale de intrare și de ieșire sunt izolate optic

9. Temperatura mediului: -25 grade ~ +70 grade Umiditatea mediului: < 95%

10. Alimentare: 220,240,380,400,415,440,500(±10%) /50Hz

220,230,240,380,460,480,(±10%)/60Hz

11. actuator multi-standard:

Sistemul de lucru S2 este de 15 minute, durata conexiunii este mai mică sau egală cu 30%, frecvența de pornire este mai mică sau egală cu 600 de ori/oră

Rata duratei de conectare a sistemului de lucru S4 Mai mică sau egală cu 50%, frecvența de pornire<1200times/hour

12. Insulation resistance:Between the power terminal and the chassis>50MΩ; between the input terminal and the chassis>50MΩ; between the power terminal and the input terminal>50MΩ

13. Rezistenta de izolare: 380VAC pentru alimentare, 2000V intre bornele de alimentare si sasiu, 50Hz;

Avantaje

Serviciu clienți

Alegerea modelului

Performanța supapelor electrice, a porților electrice de inundare și a amortizoarelor electrice depinde de selectarea corectă a actuatorului din punct de vedere al vitezei de rotație și al cuplului. Eficiența costurilor este, de asemenea, un factor important atunci când alegeți un actuator. FRY este pregătită să asiste clienții în toate procesele necesare.

Alimentare cu supapă electrică

FRY furnizează actuatoare. Dacă dorește clientul, FRY poate furniza și supape electrice, porți electrice de inundare și amortizoare electrice cu asigurare deplină a calității.

Aprovizionare cu piese de schimb

Atât piesele individuale, cât și piesele de asamblare ale componentelor vor fi livrate în timp util.

Motorizare manuală a supapelor/furnizare piese de instalare aferente

Atunci când un client motorizează supape manuale sau instalează un actuator la fața locului, clientul are nevoie de diferite piese de instalare, cum ar fi flanșe de montare, suporturi, pârghii, fitinguri etc. faza de livrare.
