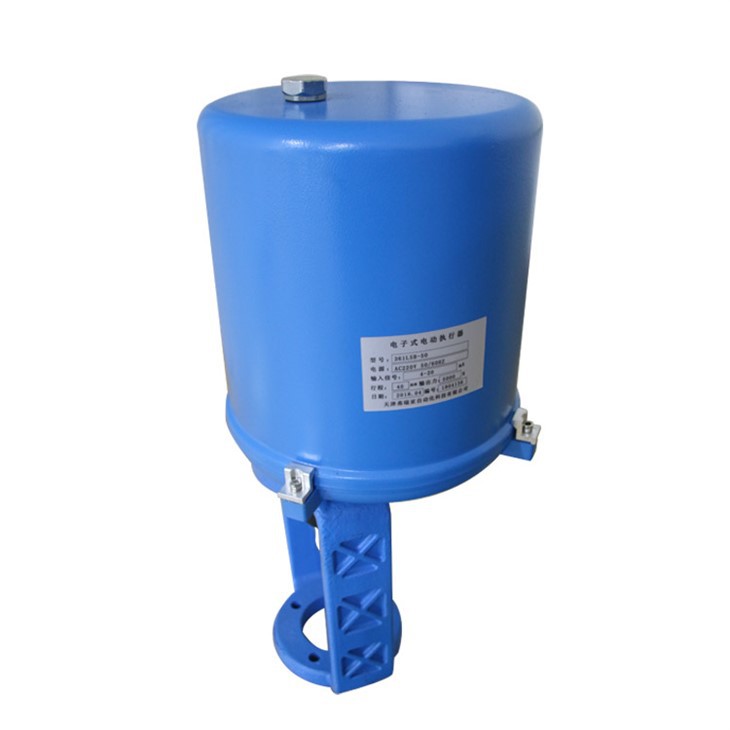

Actuator electric cu rotatie liniara
Prezentarea produsului
Servomotorul electronic din seria 3810L este un nou tip de actuator care utilizează sursa de alimentare monofazată de 220 V ca ca putere de antrenare, primește semnalul de control (DC4-20mA sau DC1-5V) de la regulator și realizează mișcarea alternativă liniară predeterminată. Când această serie de actuatoare sunt utilizate ca dispozitive de acționare ale supapelor de reglare, acestea au aproape toate tipurile de funcții de transformare a acțiunii cerute de supapa de reglare în sine, precum și funcții de semnal de deschidere a supapelor și funcții manuale. Prin urmare, este utilizat pe scară largă în sectoare industriale, cum ar fi generarea de energie, metalurgie, petrochimie, industria ușoară și protecția mediului.
caracteristicile produsului
●Actuatorul este proiectat cu un sistem servo încorporat, nu este nevoie de un servoamplificator suplimentar, trebuie doar conectat la semnal DC4-20mA (sau DC1-5V) și AC220V monofazat sursa de alimentare să funcționeze. Există terminale de cablare în interior, iar cablarea este extrem de simplă și convenabilă. Partea cheie a actuatorului - controlerul, adoptă cel mai avansat circuit integrat hibrid, este îmbrăcat cu rășină, are o formă de cutie, volum mic și fiabilitate ridicată.
●Detecția cu feedback a cantității de poziție adoptă potențiometru din plastic conductiv de înaltă performanță, rezoluție<0.4, with extremely high life and reliability.
●Funcția de autodiagnosticare, când apare o defecțiune, indicatorul luminos de pe controler va trimite imediat un semnal de indicație.
●Utilizați comutatorul de stare pentru a seta semnalul de oprire, bobina este în stare complet deschisă, complet închisă sau cu autoblocare.
● Acțiunile pozitive și negative pot fi setate cu comutatorul de stare.
●Semnalul de intrare poate fi setat ca DC4-20mA sau DC1-5V prin comutatorul de stare.
●Tehnologie inteligentă de protecție împotriva blocării: Indiferent unde este blocat actuatorul, protecția internă la blocare va proteja motorul în 4 secunde și va opri sursa de alimentare a motorului. Chiar dacă controlerul este puternic deranjat și releul intern este defect și scurtcircuitat, protecția internă a rotorului blocat va opri motorul în 4S, astfel încât motorul să nu fie deteriorat.
●Tehnologia de eliberare automată a blocului. În funcție de setarea comutatorului DIP al utilizatorului, atunci când actuatorul este blocat, acesta poate fi inversat timp de 1 secundă pentru a elimina blocarea. Dacă încă există o blocare în acest moment, controlerul va efectua protecția împotriva blocării, va alarma și va opri toate ieșirile motorului. . De asemenea, utilizatorul poate introduce un semnal pentru a face motorul să funcționeze în direcția opusă pentru a elibera manual protecția.
●Frână electronică: poziționare precisă și stabilă, care rezolvă uzura și poziționarea inexactă a frânelor mecanice tradiționale. ●Tehnologie inteligentă anti-instantanee inversă: în timpul funcționării actuatorului, întârzierea este introdusă în timpul procesului de comutare înainte și înapoi, ceea ce reduce impactul asupra supapei, dispozitivului de decelerare a motorului și actuatorului, îmbunătățește fiabilitatea generală și prelungește durata de viață.
●Este ușor să reglați poziția zero de lucru (punctul de pornire) și poziția completă (punctul final).
●În cazul unei căderi bruște de curent, se poate asigura că bobina se blochează automat.
●Adopta transmisia cu curele sincrone, reduce eficient zgomotul.
●Fiabilitate ridicată: microcontrolerul de înaltă performanță este utilizat în interior, iar fiabilitatea software-ului și hardware-ului său se conformează standardelor industriale.
Principalii parametri tehnici
Parametrii
|
Putere |
AC220V±10% 50HZ (poate fi setat 380/110V) |
|
Consumul de energie |
Tip A: 50 W Tip B: 150 W Tip C: 220 W |
|
Semnal de intrare |
DC 4-20mA sau DC l-5V |
|
Semnal de ieșire |
DC 4-20mA (rezistență de sarcină < 500Ω) |
|
Precizie de control |
Eroare: mai mică sau egală cu 0,8% diferență de returnare: mai mică sau egală cu 1% zonă moartă: mai mică sau egală cu l% |
|
Modificarea unghiului de lucru |
Punct de plecare: ±25%; unghi: 20%- 100% |
|
Valoarea pragului de detectare a semnalului de întrerupere |
Semnal de intrare Mai mic sau egal cu 1mA |
Cablaj extern
|
|
Servomotor comun (tip S). |
Servomotor rezistent la explozie (tip X). |
|
Cablu de alimentare |
3 miez S=1.5mm2 |
3 miez S=1.5mm2ODØ9±1 |
|
Un singur fir |
4 miez S=1.5mm2 |
4 miez S=1.5mm2ODØ11±1 |
|
Intrarea firului |
2-PF (GI/2") |
Carcasa de protecție PF3/4(G3/4") poate fi instabilă |
|
Fir de semnal |
Pentru a preveni perturbarea, firul de semnal trebuie să fie STP (pereche răsucită ecranată); |
|
Conditii ambientale
|
Condiție |
Servomotor comun (tip S). |
Servomotor rezistent la explozie (tip X). |
|
Temperatura ambientala |
Fără încălzitor de aer: -10 grade -60 grade |
-10 grad -40 grad
|
|
Încălzitor de aer: -35 grade - 60 grade |
||
|
Umiditate relativă |
sub 95% |
45%-85% |
|
Gaz |
Fara gaz corosiv |
|
|
Vibrații mecanice |
Sub 1,5 g |
|
Tabel cu specificații ale actuatorului
|
Tip și specificație |
Impingerea de ieșire (N) |
Timp de acțiune (S/909) |
Calatorie maxima |
|
381LSA-08 |
800 |
4.2 |
30 |
|
381LXA-08 |
|||
|
381LSA-20 |
2000 |
2.1 |
|
|
381LXA-20 |
|||
|
381LSB-30 |
3000 |
3.5 |
60 |
|
381LXB-30 |
|||
|
381LSB-50 |
5000 |
1.7 |
|
|
381LXB-50 |
|||
|
381LSC-65 |
6500 |
2.8 |
100 |
|
381LXC-65 |
|||
|
381LSC-99 |
10000 |
2.0 |
|
|
381LXC-99 |
|||
|
381LSC-160 |
16000 |
1.0 |
|
|
381LXC-160 |
|||
|
381LSD-250 |
25000 |
0.5 |
200 |
|
381LSD-400 |
40000 |
||
|
381LSD-600 |
60000 |
Componente produse
1. Controler: acceptați semnalul DC4~20mA sau DC1~5V de la regulator și controlați actuatorul să funcționeze în conformitate cu modul predeterminat.
2. Mecanism de transmisie: Transformați mișcarea de rotație a motorului în mișcarea alternativă liniară a arborelui de ieșire a puterii pentru a realiza funcțiile de comutare și reglare ale supapei de reglare.
3. Mecanism de detectare a deschiderii: Feedback mișcarea liniară a arborelui de ieșire (deschiderea bobinei) la potențiometru prin cremalieră și angrenaj, iar potențiometrul îl transformă într-un semnal electric și apoi îl transmite înapoi controlerului. Când intrarea de la regulator Când diferența dintre semnal și semnalul de deschidere al bobinei este zero, motorul va înceta să funcționeze.
4. Mecanism de conectare: conectați actuatorul și supapa controlată prin suport și conectați arborele de ieșire al actuatorului cu tija supapei prin piulița despicată. Există un indicator pe piulița despicată și o scară pe suport, care poate indica deplasarea arborelui de ieșire (sau a tijei). 5. Mecanism manual: Acest actuator este, de asemenea, proiectat cu un mecanism manual. În cazul unei căderi de curent, funcțiile de deschidere, închidere și reglare ale supapei de reglare pot fi finalizate prin acționare manuală, după cum este necesar.
Instalare
1. Deoarece cablarea, reglarea, inspecția și întreținerea actuatorului trebuie să demonteze scutul, trebuie lăsat un anumit spațiu pe partea superioară a actuatorului în timpul instalării.
2. Poziția de instalare a actuatorului trebuie instalată vertical în sus, pe cât posibil, și ar trebui evitată instalarea în jos, ceea ce va aduce dificultăți la inspecție și întreținere.
3. După ce actuatorul este conectat la supapa de reglare prin suport, atunci când conectați arborele de ieșire și tija supapei cu piulița despicată, ar trebui să existe o distanță de 3 ~ 10 mm între capătul inferior al arborelui de ieșire și capătul superior a tijei supapei (vezi Figura 6).
4. Pentru a preveni intrarea apei în deschiderea firului de plumb în timpul cablajului extern, trebuie evitată construcția în zilele ploioase. După cablare, reglare, inspecție și întreținere, capacul de protecție trebuie fixat.
5. Instalarea dispozitivelor de acționare ignifuge trebuie să fie strict în conformitate cu prevederile „Regulamentelor de siguranță pentru locurile periculoase din Republica Populară Chineză”. a) Împământarea internă și externă trebuie să fie fermă și fiabilă. b) În timpul inspecției și întreținerii, alimentarea cu energie trebuie întreruptă mai întâi și apoi scutul trebuie deschis. c) Distanța de curgere și distanța electrică a bornelor de alimentare trebuie să fie mai mare de 8 mm. d) Verificați în mod regulat dacă inelul de etanșare este îmbătrânit și invalid. Dacă îmbătrânește și defectează, înlocuiți în timp inelul de etanșare cu aceleași specificații e) Învelișul produsului trebuie păstrat curat, iar temperatura suprafeței acestuia nu trebuie să depășească 130C.
Ajustare
Indiferent dacă actuatorul este livrat ca o singură mașină sau asamblat pe o supapă de control, acesta a fost reglat înainte de a părăsi fabrica. Cu toate acestea, având în vedere că în timpul transportului și instalării pot apărea vibrații și impacturi severe, este necesar să se confirme dacă acțiunea sa este corectă înainte de exploatare. Acurat, dacă există o abatere sau nu îndeplinește cerințele actuale, ar trebui reajustat conform următorilor pași
Cablaj
☆ Slăbiți șuruburile de fixare a capacului și scoateți capacul vertical în sus.

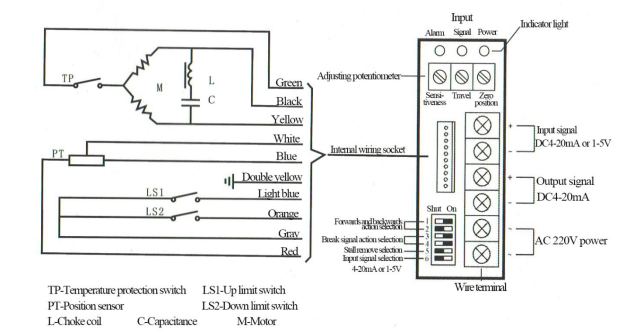

☆ Conexiunea dintre cablajul extern și bornele de cablare de pe controler trebuie să fie în conformitate cu cerințele schemei de cablare de pe partea laterală a controlerului.
☆ Setarea comutatorului de stare: pe controler există un comutator cu cadran cu 6-cifre;
☆ Stările de acțiune pozitivă și negativă sunt setate de comutatoarele 1 și 2;
☆ Starea de acțiune a semnalului de oprire este setată de comutatoarele 3 și 4: Când comutatorul 3 este ON și 4 este OPRIT, odată ce semnalul de întrerupere este detectat, actuatorul va rula în poziția complet deschis; Când întrerupătorul 3 este OPRIT și 4 este ON, odată ce semnalul de întrerupere este detectat, actuatorul va rula în poziția complet închis; Când comutatorul 3 este ON și 4 este ON sau 3 este OPRIT și 4 este OPRIT, odată ce semnalul de întrerupere este detectat, servomotorul rămâne în poziția curentă fără acțiune.
☆ Acțiunea de protecție la blocare este setată de comutatorul 5
☆ Starea semnalului de intrare este setată de comutatorul 6 Setarea stării semnalului de intrare:
①Când semnalul de intrare este DC4-20mA, rotiți comutatorul 6 la dreapta la ON.
② Când semnalul de intrare este DC1-5V, rotiți comutatorul 6 la stânga la OFF.
☆ Setarea acțiunii de protecție împotriva blocării
① Rotiți comutatorul DIP 5 în poziție ON, iar atunci când are loc o blocare, actuatorul va rula o dată în direcția opusă pentru a elibera automat blocarea.
②Puneți comutatorul de cod 5 la OFF. Când are loc o blocare, alimentarea motorului va fi oprită direct și alarma va intra în starea de protecție.
☆ Setarea acțiunii semnalului de întrerupere:
① „Stare complet deschis”: Rotiți comutatorul 3 la dreapta la ON și comutatorul 4 la stânga la OFF. În acest moment, când semnalul de intrare este deconectat, arborele de ieșire al actuatorului se rotește în sens invers acelor de ceasornic până când comutatorul de limită acționează, iar bobina este în poziția „Complet deschis”.
②"Stare complet închisă": Rotiți comutatorul 4 la dreapta la ON și comutatorul 3 la stânga la OFF. În acest moment, când semnalul de intrare este deconectat, arborele de ieșire al actuatorului se rotește în sensul acelor de ceasornic până când comutatorul de limită acționează, iar bobina este în poziția „Oprit complet”.
③ „Starea de menținere”: Rotiți comutatoarele 3 și 4 la stânga la OFF, în acest moment, când semnalul de intrare este deconectat, arborele de ieșire al actuatorului se oprește din rotire și bobina rămâne în poziția curentă.
☆ Setarea acțiunii înainte și înapoi
①"Stare de acțiune pozitivă": Rotiți comutatorul 1 la dreapta la ON, comutatorul 2 la stânga la OFF, în acest moment, pe măsură ce semnalul de intrare crește, arborele de ieșire se rotește în sensul acelor de ceasornic (închide bobina); pe măsură ce semnalul de intrare scade Mic, arborele de ieșire se rotește în sens invers acelor de ceasornic (deschide bobina).
②"Starea de acțiune inversă": Rotiți comutatorul 1 la stânga la OFF, rotiți comutatorul 2 la dreapta la ON, în acest moment, pe măsură ce semnalul de intrare crește, arborele de ieșire se rotește în sens invers acelor de ceasornic (deschideți bobina); pe măsură ce semnalul de intrare scade Mic, arborele de ieșire se rotește în sensul acelor de ceasornic (închide bobina).
