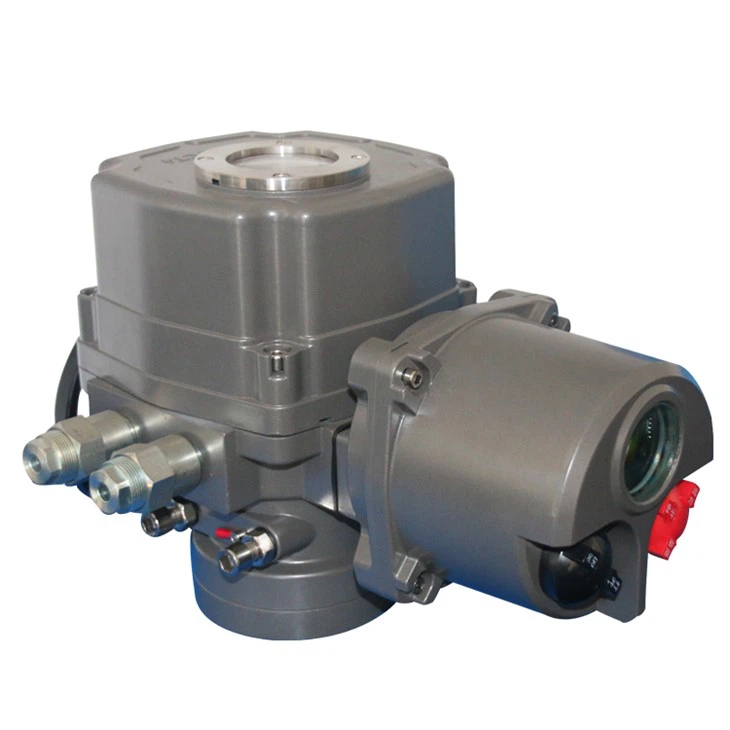

Actuator electric
Servomotoarele electrice pentru supape cu rotație parțială sunt utilizate pentru supapele cu rotitură parțială a discului de supapă, cum ar fi supape cu bilă, supape fluture, supape cu buton etc.
Actuatoarele electrice pentru supape cu turație parțială, rezistente la explozie, sunt împărțite în două serii de produse QB.
Gama de cuplu al seriei QB este: 125~4000N.m (50~2000N.m pentru tipul reglabil); (4000 ~ 16000N.m pentru tipul modulator): aceste două serii de produse sunt împărțite în tip obișnuit și tip modulator în funcție de diferite metode de control electric. Servomotoarele electrice pentru supape rezistente la explozie au unități de control de bază încorporate, cum ar fi cursa și cuplul, și este necesară o cutie de control pentru a realiza operarea la fața locului și de la distanță a supapei. Indicatorii de performanță îndeplinesc cerințele GB/T24922-2010 „Condiții tehnice pentru actuatoarele electrice cu supape rezistente la explozie”.
Pe lângă unitățile de control de bază încorporate, cum ar fi cursa și cuplul, servomotoarele de supape electrice ignifuge integrate sunt, de asemenea, echipate cu componente de control, cum ar fi module de control și contactori AC. Se poate conecta direct la sursa de alimentare pentru a realiza funcționarea la fața locului a supapei și poate primi direct semnalul comutatorului de ieșire de către sistemul de control DCS pentru a realiza operarea de control de la distanță a supapei. Indicatorii de performanță îndeplinesc cerințele GB/T 24922-2010 „Condiții tehnice pentru actuatoarele electrice cu supape ignifuge”. Servomotoarele electrice de reglare antideflagrant sunt potrivite pentru sistemul de control în buclă închisă al proceselor industriale uscate și pot poziționa cu precizie supapa primind semnalul de curent 4~40mA trimis de sistemul de control. Indicatorii de performanță îndeplinesc cerințele GB/T24922-2010 „Condiții tehnice pentru actuatorul de supapă electric antideflagrant” și JB/T8219-2016 „Actuatoare electrice obișnuite și inteligente pentru sistemele de control al proceselor industriale”.
Date tehnice principale
1. Servomotor de supapă electric ignifugă
1.1 Alimentare: 380V, 50Hz (alte tensiuni și frecvențe necesită o comandă specială)
1.2 Mediul de lucru:
1.21 Temperatura ambiantă: -20~60C
1.2.2 Umiditatea relativă ambientală: mai mică sau egală cu 90% (la 25C)
1.2.3 Tipul antideflagrant QB, marcajul antideflagrant al dispozitivului de acţionare a supapei electrice, antideflagrant, este ExdIIBT4Gb. Marca anti-explozie de tip antideflagrant și actuator de supapă electrică anti-explozie integrată este ExdIIBT4Gb și Ex dIICT4Gb. Marca Ex dIIBT4Gb poate fi aplicată în condițiile de utilizare ale grupului IIA, nivel IIB T1~T4; marca Ex dIICT4Gb poate fi aplicată la condițiile de utilizare ale grupului IIA, IIB, IIC nivel T1~T4.
1.2.4 Nivel de protecție IP67
1.3 Sistem de muncă cu normă scurtă, cota de timp este de 10 minute;
1.4 Specificațiile și parametrii tehnici principali sunt prezentate în Tabelele 1 și 2.
2. Dispozitiv de acţionare a supapei electrice cu modulare antiexplozie
2.1 Alimentare: 380V, 50Hz (alte tensiuni și frecvențe necesită o comandă specială)
2.2 Temperatura ambiantă: -40C~+55C.
2.3 Umiditate relativă: mai mică sau egală cu 95%.
2.4 Semnal: Intrare: 4~20mADC; Ieșire: 4~20mADC
2.5 Zona moartă: 1% ~ 12,5% ajustabil.
2.6 Funcție de lucru: S5 (serviciu de lucru intermitent, cu frână electrică), ciclu de lucru minim 25%, număr maxim de operațiuni de 1200 ori/oră.
2.7 Nivel de protecție: IP67
2.8 Marca ignifugă a actuatorului de supapă electrică cu modulare ignifugă QB este ExdIIBT4Gb, iar marca antideflagrantă a actuatorului de supapă electrică cu modulare ignifugă este ExdIIBT4Gb și Ex dIICT4Gb. Cel cu ExdIIBT4Gb poate fi folosit in conditiile IIA, IIB nivel T1~T4 grup; cel cu ExdIICT4Gb poate fi folosit in conditiile grupului IIA, IIB, IIC nivel T1~T4.
2.9 Specificațiile și parametrii tehnici principali sunt prezentate în Tabelele 3 și 4.
Acest tip de actuator electric rezistent la explozie poate rezista la explozia internă a amestecului inflamabil care a intrat în carcasă fără deteriorare și nu va aprinde carcasa echipamentului electric din mediul exploziv extern format din unul sau mai multe gaze sau vapori prin orice îmbinări sau găuri pe carcasă.
Nivelul antiexploziv al actuatorului electric din seria antiexplozie este: ExdII BT4Gb
Ex - Identificare ignifuga
B - Mărimea exploziei, care determină dimensiunea (lățimea și golul) fiecărei îmbinări ignifuge ale actuatorului;
T4 - Grupul de temperatură reprezintă temperatura de suprafață admisă a actuatorului este de 135 de grade
Gb - Nivel de protecție standard
De ce are loc o explozie?
O explozie este atunci când o substanță se schimbă brusc de la o stare la alta prin modificări fizice sau chimice, eliberând cantități uriașe de energie. Energia eliberată într-un ritm rapid va provoca impact violent și deteriorarea obiectelor din jur.
Există trei condiții necesare pentru o explozie: material exploziv, oxigen și o sursă de aprindere. Obiectiv, multe site-uri industriale îndeplinesc condițiile pentru o explozie. Când concentrația unui material exploziv și a oxigenului se află în limita de explozie, va avea loc o explozie dacă există o sursă de explozie.
Pentru a preveni exploziile, trebuie să luăm în considerare cele trei condiții necesare de mai sus. Dacă limităm una dintre condițiile necesare, vom limita exploziile.
Echipamentul electric este, de asemenea, o sursă potențială de aprindere, care poate provoca creșterea temperaturii suprafeței, descărcări statice sau scântei cauzate de curentul instantaneu atunci când mașina funcționează. Din punct de vedere al designului, echipamentele electrice rezistente la flacără pot include amestecul exploziv aprins într-o carcasă, care este deosebit de puternică și poate rezista la presiunea de explozie a amestecului exploziv intern și poate împiedica răspândirea amestecului exploziv în exteriorul carcasei. Prin urmare, echipamentele electrice rezistente la flacără pot împiedica să devină o potențială sursă de aprindere.
Acest tip de actuator electric rezistent la explozie poate rezista la explozia internă a amestecului inflamabil care a intrat în carcasă fără a fi deteriorat și nu va aprinde carcasa echipamentului electric în mediul exploziv extern format din unul sau mai multe gaze sau vapori prin orice îmbinare. suprafața sau gaura de pe carcasă.
Aplicații
