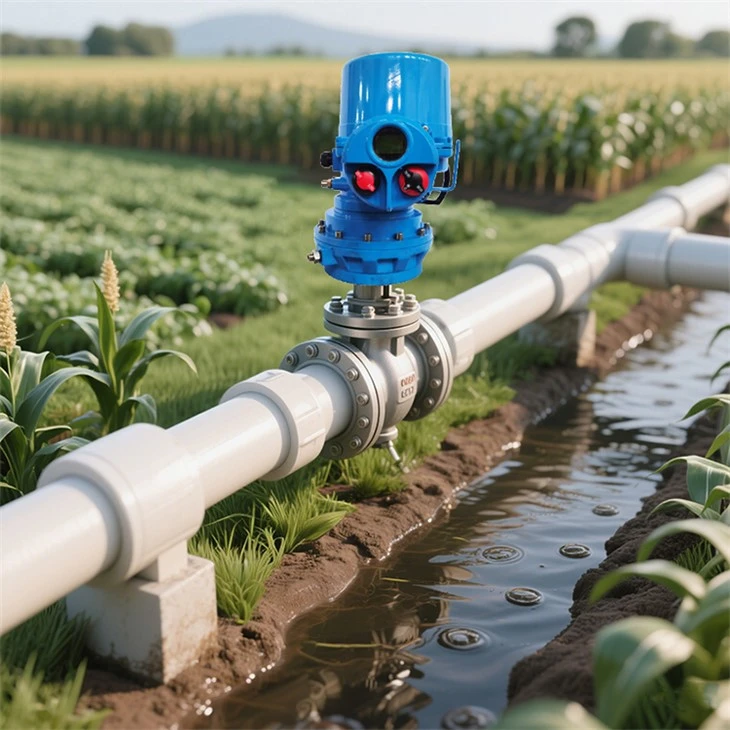

QT Electric Valve Actuator
Seria QT Actuator de supapă electrică
Partea de tip QT - Turn Electric Valve Actuator este adecvat pentru controlul valvelor de fluture, supape cu bilă, supape de priză și alte supape care rotesc 90 de grade. Acest produs are caracteristicile de eficiență ridicată, fiabilitate ridicată, performanță cu protecție ridicată, zgomot redus, etc. Poate fi operat pe șantier sau controlat de la distanță. Poate fi utilizat pe scară largă în diverse industrii, cum ar fi petrol, industria chimică, centrale electrice, tratarea apei, producția de hârtie etc.
Caracteristici ale actuatoarelor electrice
• Construcție compactă și robustă, ușoară, oferind în același timp un cuplu de ieșire ridicat (max 10000nm).
• O gamă largă de variație a cuplului (de la min 60nm la maxim 10000nm).
• Locuințe din aluminiu anodizat dur în interiorul și în exterior, cu acoperire externă de pulbere pentru utilizare împotriva unui mediu industrial sever.
• Carcasa folosește sigilii radiale & o - inele care oferă protecție IP67 impermeabilă (NEMA 4 și 6) și opțional Watertight LP68.
• Baza de montare dublă LSO5211 Standard și Standard KV.
• Bucșă de acționare detașabilă pentru prelucrare și montare ușoară.
• Self - blocare furnizată de angrenajul cu vierme duble (nu este necesară frână).
• Auto - Declasarea manualului de anulare a roții de mână cu maneta de comutare automată/manuală.
• Sistem de detectare a cuplului mecanic fiabil care oferă o funcționare sigură în condiții de suprasarcină.
• Fereastra și indicatorul de dimensiuni mari oferă o mai bună indicație de poziție de la distanță.
• Numărul de opțiuni de control al poziției locale pentru a oferi punerea în funcțiune ușoară și funcționarea Feld.
• Componente de control digitalizat.
Structura Product
1. Indicația de poziție
Un indicator mecanic care indică continuu gradul de deschidere a supapei. Mecanismul este format din angrenaje multi - și este echipat cu angrenaje reglabile pentru a găzdui o gamă largă de viraje.
2. Comutatorul CAM și Limită
Este fixat cu două șuruburi deasupra, iar setarea este simplă. Fiecare came poate fi setată individual. După ce setarea este finalizată, fiecare came va rămâne întotdeauna în această poziție.
3. umiditate - încălzitor de probă
Un încălzitor este instalat în interiorul actuatorului pentru a îndepărta deteriorarea condensului intern către componentele electrice.
4. bloc terminal
Există suficiente terminale pentru comoditatea utilizatorului, până la 22 de terminale pentru a asigura o conexiune de sârmă strânsă și fiabilă.
5. Comutator de cuplu
Când actuatorul de ieșire cuplu, viermele principale cu grupuri de arc de fluturi la ambele capete se aruncă, arcurile fluture sunt comprimate, iar viermele suferă deplasare axială proporțională cu cuplul de ieșire. Deplasarea este transformată de la manivela în unghiul de rotație al arborelui de cuplu. Întrerupătorul de cuplu corespunzător este declanșat de CAM reglabil instalat pe arborele de cuplu pentru a obține peste - protecție de cuplu sau trimiteți peste - funcția semnalului de eroare de cuplu.
6. Motor
Supapa - motorul specific poate fi demontat în mod independent, cu pornire scurtă - viteză în sus, inerție mică și construită - în protector termic pentru a preveni daunele cauzate de supraîncălzirea motorului - grad de izolație F pentru a gradul de izolare F
7. Roata de mână
Roata de mână conduce direct arborele de ieșire să se rotească și este utilizat pentru funcționarea manuală a supapei în situații de depanare sau de urgență
8. Comutator de mână/electric
Apăsarea mânerului întrerupătorului poate face ca ambreiajul și roata de mână și să introducă funcționare manuală. Când motorul se rotește, ambreiajul revine automat la starea de lucru electrică sub presiune. (Mânerul comutatorului poate fi blocat în poziția electrică pentru a preveni misoperarea).
Caracteristici de proiectare și funcții principale
Coajă
Die anodizată dură - coajă de aluminiu turnat, pulbere epoxidică externă neacoperită, potrivită pentru un mediu de lucru dur.
Interval de tensiune de intrare
Trei - fază: AC340V ~ 420V 50/60Hz single - faza: AC220V ~ 240V 50/60Hz
Caracteristici
Placa de control a microcomputerului colectează intrarea proporțională a semnalului intern, iar semnalul de comandă de ieșire este procesat pentru a conduce direct motorul pentru a realiza deschiderea și închiderea actuatorului și oferă feedback proporțional al semnalului, control proporțional al semnalului și ieșire de releu programabilă multi -- canal.
Tip de control
Semnalele de control sunt împărțite în - tip de oprire și tip de modulare, sursa de alimentare este împărțită pe tipul - de tip de oprire și tipul de modulare, iar sursa de alimentare este unică - fază și trei - fază. Tipul ON - acceptă doar semnalul de comutare furnizat de extern, care este procesat de placa de control a microcomputerului. Comanda de ieșire este amplificată și conduce direct motorul actuatorului să efectueze acțiuni de deschidere și închidere la distanță. Tipul de modulare poate primi semnalul proporțional furnizat de extern pe baza tipului ON -
Temperatura ambiantă
Intervalul de temperatură de lucru. Mai puțin sau egal cu 90%RH, fără condensare, -25c ~ +60 C (trebuie personalizată temperatura specială),
Grad de protecție IP68, Explozie - nivel de probă Exdii CT4GB
Duty muncitor: scurt - Termen 10 minute
Specificații standard
|
Grad de protecție |
Standard IP65/IP67 IP68 special |
|
Alimentare electrică |
Trei - faza AC380V - --460v 50/60Hz monofazat: AC110V-AC220V DC24V AC24V 50/60HZ |
|
Ciclu de serviciu (pe - off) |
S2-15min |
|
Ciclul de serviciu (modularea) |
S4-25% |
|
Motor |
Motor de inducție cu cușcă veveriței |
|
Limită întrerupătoare |
1 fiecare pentru deschidere și închidere (SPDT 250VAC/16A rating) |
|
Întrerupătoare de cuplu |
1 fiecare pentru deschidere și închidere (SPDT 250VAC/16A rating) |
|
Protecția gemului |
Construiți - în protecția supraîncălzirii |
|
Unghiul de călătorie |
90 de grade |
|
Indicator de poziție |
Indicator mecanic continuu cu săgeată |
|
Blocarea de sine |
Furnizat de angrenajul cu vierme duble (fără frână) |
|
Dop mecanic |
1 fiecare pentru fiecare capăt de călătorie (deschis și închidere), extern și reglabil |
|
Temperatura ambiantă |
Standard: -20-+70 grad opțional: -20-+60 grad |
|
Umiditate ambientală |
90%rh max (non - condensare) |
|
Explozie - grad de probă |
Exdiibt4 IECEX ATEX Certificare personalizată poate fi furnizat |
|
Funcții |
Fereastra de afișare LCD chineză / engleză și funcție de funcționare locală Secvență de auto -fază identificarea și protecția deconectării în fază Setare și control infraroșu Fault Self - Tehnologie de diagnostic Modbus, Profidbus DP, Hart |
|
Semnal |
R: Contact uscat pasiv la distanță, semnal scurt puls (inching). B: Contact uscat pasiv la distanță, semnal impuls lung (mențineți). C: Semnal activ DC24V activ. D: Semnal activ AC220V. E: semnal DC4-20MA la distanță. |
|
Semnal de feedback |
R: Deschideți, închideți, opriți semnale (contact uscat pasiv). B: Semnal de eroare (contact uscat pasiv). C: Semnal de poziție a supapei (DC4-20MA, DC1-5V, DC0-10V) D: semnal de control de la distanță (contact uscat pasiv) |
Accesorii pentru produse
Parametri tehnici
Qt1 ~ qt4/js (220v single - fază)
|
Model |
Spec. |
Ieșire cuplu (N·m) |
Ieșire viteză (r/min) |
Voiaj timp (s) |
Maxim tulpină diametru (mm) |
Motor putere (Kw) |
Curent motor (A) |
Electric capacitate 450V |
Manual Eel se transformă |
Referinţă Greutate (KG) |
|
|
Evaluat |
Gem |
||||||||||
|
Qt1 |
Qt04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
Qt2 |
Qt5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
Qt10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
Qt10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
Qt3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
Qt4 |
Qt60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
Qt60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
Qt1 ~ qt4/js (380v trei - fază)
|
Model |
Spec. |
Ieșire cuplu (N·m) |
Ieșire viteză (r/min) |
Maxim tulpină diametru (mm) |
Motor putere (Kw) |
Curent motor (A) |
Timp de călătorie (s) |
Referinţă greutate (KG) |
|
|
Evaluat |
Gem |
||||||||
|
Qt1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
Qt2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
Qt3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
Qt4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
Dimensiuni
QT1-QT4 Dimensiuni flanșei
|
Model |
Flanşă dimensiune |
φd1 |
φd3 |
Standard dimensiune |
Rezervat dimensiune |
Maxim permis |
b |
I |
t |
t |
n - D4 adâncime h |
|
|
Qt1 |
RA |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-m6 adâncime 12 |
|
F07 |
70 |
40 |
4-m8 adâncime 12 |
|||||||||
|
RB |
2" |
57.15 |
12.6 |
3 |
14 |
4-m6 adâncime 10 |
||||||
|
3" |
||||||||||||
|
Qt2 |
RA |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-m6 adâncime 12 |
|
F07 |
70 |
15 |
32 |
46 |
4-m8 adâncime 14 |
|||||||
|
F10 |
102 |
4-m10 adâncime 15 |
||||||||||
|
RB |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-m6 adâncime 10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-m8 adâncime 15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
Qt3 |
RA |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-m10 adâncime 15 |
|
Qt4 |
RB |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12 Adâncime 18 |
|
F14 |
140 |
4-M16 Adâncime 25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-m10 adâncime 15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12 Adâncime 20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3 tip obișnuit
QT1-3 Tip integral
QT4-5 tip obișnuit
QT4-5 Tip integral
|
Model |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
Qt1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
Qt2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
Qt3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
Qt4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
Qt5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
Dimensiuni de instalare QT/JS
|
Flanşă model |
Flanşă diametru/ flanşă cod |
φd1 |
φd3 |
Standard dimensiune |
Rezervat dimensiune |
Max. permis |
b |
l |
ND-4 |
T |
|
RA |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
RB |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
Aplicații de câmp
Seria de produse QT
Fabrica noastră
Tag-uri populare: Partea de acționare electrică pentru irigare a terenurilor agricole, China, producători, furnizori, fabrică, cumpărare, preț, ofertă
