Caracteristicile produsului DKJ

Servomotorul electric din seria DKJ este utilizat în proiectarea structurală a structurilor compozite, generalizarea, standardizarea, seriarea produselor în părți este mai atentă, face produsul prin mașini, motor, circuit de control, combinat pentru a forma o varietate de serii și specificații diferite. , utilizatorii în utilizarea și întreținerea a redus foarte mult numărul de soiuri de piese de schimb necesare.

Baza de bază a reductorului produsului adoptă aliajul de aluminiu de înaltă rezistență, designul structurii mecanice este concis și compact, fiabilitatea este mare, volumul este mic, greutatea este ușoară; mai multe conexiuni pot fi instalate în orice poziție și direcție.

În principal funcții și caracteristici

Funcția de protecție împotriva întreruperii semnalului.

Funcție de protecție la supracuplu.

Funcția de protecție a cursei întrerupător de limită dublu mecanic și electric.

„Remote auto / remote manual / local” pot fi comutate trei stări, iar cu funcționare electrică la fața locului, funcții de operare a roții de mână.

Funcția de conversie a efectelor pozitive și negative.

Preveniți rularea motorului, cu funcția de frânare electrică dinamică.

Servomotor de înaltă performanță, poate fi pornit frecvent fără căldură.

Varietate de moduri de control: Se poate recepționa semnal de curent standard, semnal de contact pasiv și semnale de magistrală.

Tensiunea de alimentare poate fi produsă în funcție de cerințele utilizatorului.

Are o puternică capacitate anti-interferență.

Funcție opțională de protecție la pierderea fazei de putere trifazată și faza de corecție automată.

Parametrii tehnici standard ai actuatorului electric DKJ

Semnal de intrare:4-20mA impedanță 250 Ω,0-10mA impedanță 200 Ω

Zona moartă (sensibilitate):0.3-3 procente Ajustabil continuu

Canal de intrare: un canal de intrare analogic de curent, un set de canal de volum comutator.

Canal de ieșire:4-20mA DC impedanță > 50 Ω. Canalul de intrare este izolat de canalul de ieșire.

Cuplul de ieșire și cursa.

Viraj liniar: 2000N-25000N cursă 10,16,25,40,100mm

Un sfert de tură: 100-40000Nm parcurs 90 de grade

Viraj multiple: 40-400Nm călătorie 1-50 cerc

Eroare de bază: ± 1 la sută; ± 1,5 la sută

Diferența de rentabilitate: mai mică sau egală cu ±1 la sută

caracteristici de amortizare: Fără oscilație (oscilație cu perioada zero)

Nivel de protectie: IP67

Mediu de operare:

1. temperatura: -28-- plus 70

2. umiditate: mai mică sau egală cu 95 la sută

3. agitare: frecvența 10-100Hz strenth, 0.5 ori accelerația gravitației

4. impact:<>

5. presiune barometrică: 72.5-106KPa

Mediile de gaz necorozive din aerul înconjurător nu trebuie utilizate în locuri inflamabile și explozive. (Produsele antiexplozive pot fi găsite în eșantionul de produse antiexplozive al companiei mele.)

tensiune si alimentare

220V--±10% 50Hz

Monofazat: 220V--±10% 50Hz

380V--±10% 50Hz

Trifazic: 380V--±10% 50Hz

*Tensiune specială, frecvența trebuie personalizată în prealabil.

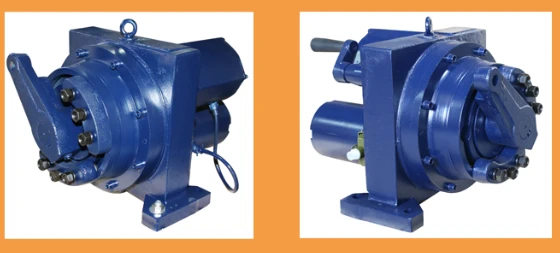

DKJ-210M-------DKJ-810M

2100M 8100M

Servomotor electric sfert de tura pentru cuplu intre 100 si 10000Nm

DKJ-210-EX---DKJ-610-EX

Servomotor electric sfert de tura pentru cupluri intre 1000 si 4000 Nm

Personalizare la temperaturi scăzute

Dispozitivul electric cu supapă de temperatură joasă din seria DKJ se bazează pe tipul obișnuit, materialul cutiei principale și alte părți solicitate, materialul dispozitivului electronic de control și firul, materialul garniturii de cauciuc, grăsimea, performanța și puterea motorului etc. Au fost luate măsuri corespunzătoare pentru a obține performanța la temperatură scăzută pe care ar trebui să o aibă produsul. În conformitate cu metodele și procedurile de testare ale documentelor tehnice importate, testul la temperatură scăzută a prototipului de bază de mașină tipică al companiei noastre a fost efectuat de o instituție de cercetare autorizată și toate au obținut rezultate ideale. Îndeplinește cerințele testului și are condițiile reale de utilizare.

Forma flanșei, dimensiunea și dimensiunile generale ale dispozitivului electric cu supapă de joasă temperatură din seria SMC sunt aceleași cu cele ale produselor sale obișnuite (sau ale produselor generale rezistente la explozie). Vă rugăm să consultați mostrele relevante pentru selecție.

Interval de temperatură aplicabil

Interval de temperatură de tip I cu temperatură scăzută -25 grade ~-40 grade

Interval de temperatură de tip II de temperatură scăzută -40 grade ~-500 grade

Notă: Temperatura ambiantă a echipamentelor electrice de tip II cu temperatură scăzută nu trebuie să depășească 40 de grade

Procesul de inspecție

Metoda este să plasați echipamentul electric (cu un banc de testare) într-un congelator cu temperatură scăzută și să îl păstrați într-un mediu cu temperatură foarte scăzută de -55 grade pentru o perioadă lungă de timp, apoi să efectuați teste de performanță relevante pentru a asigura o funcționare normală și o performanță bună.

Personalizarea clasificării sarcinilor

Sistem de lucru continuu—funcționare continuă tip S1.

Sistem de lucru pe timp scurt - tip de serviciu S2 pe timp scurt.

Periodic intermitent — serviciu periodic intermitent de tip S3.

Inclusiv sistemul de pornire periodică intermitentă — serviciu periodic intermitent cu serviciu de pornire de tip S4.

Sistemul de lucru periodic intermitent include frâna electrică - serviciu periodic intermitent cu frânare electrică - serviciu de tip S5.

Sistem de lucru periodic continuu—funcționare continuă tip de serviciu periodic S6.

Inclusiv frâna electrică a sistemului de lucru periodic continuu—funcționare continuă funcționare periodică cu frânare electrică—tip de serviciuS7.

Un sistem de operare periodică continuă, care include o modificare corespunzătoare a vitezei de încărcare - serviciu periodic de funcționare continuă cu schimbarea vitezei de sarcină - serviciu de tip S8.

Sarcina și viteza modificărilor neperiodice ale sistemului de lucru — sarcină cu sarcină neperiodică și variații de viteză — serviciu tip S9.

Sistem discret de sarcină constantă - sistem de lucru S10.
