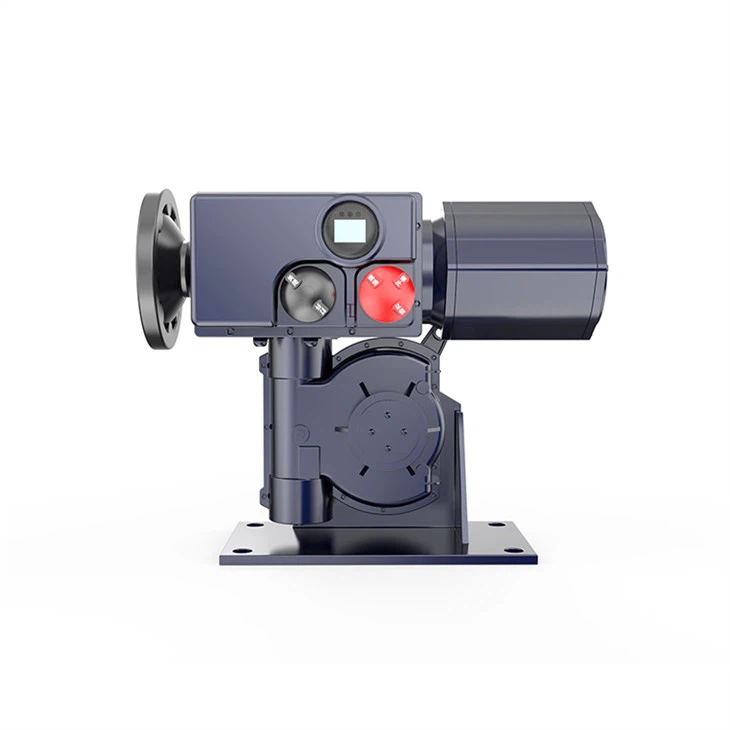

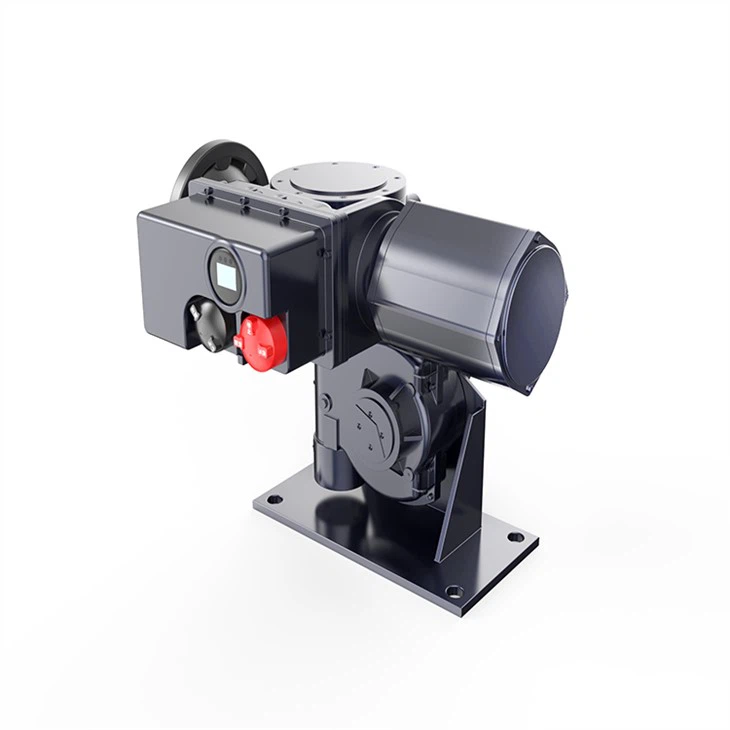

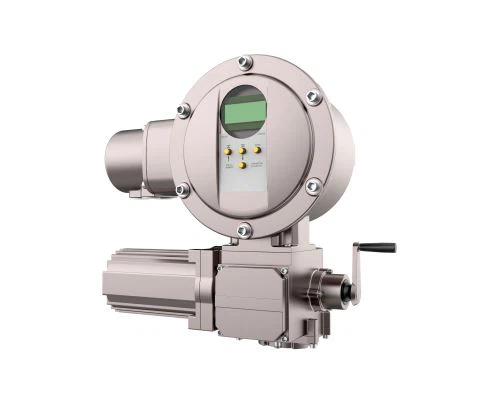

Clasificarea și utilizarea produselor SD
Servomotorul electric inteligent non-intruziv SD este unitatea de execuție a instrumentului de automatizare industrială, acesta primește de la regulator, PLC, semnal de control DCS de la computer, cum ar fi finalizarea reglajului automat, este indispensabil sistemului de control automat al echipamentelor principale. Este utilizat pe scară largă în centrale electrice, metalurgie, petrol, mine chimice, industria ușoară, farmacie, energie pe gaz, materiale de construcție, transport și metrou urban, alimentare cu apă, tratare a apelor uzate și alte industrii.
Cunoscut și ca parte a dispozitivelor de acționare pentru primirea de retur, intervalul general de rotație de 0-90 grade, cuplul de ieșire în Nm. Folosit în principal pentru: supapă fluture, supapă cu bilă, supapă de tip obturator, amortizor, deflector și supapă cu dop.
Actuatoarele electrice sunt clasificate în funcție de caracteristica de control.
1. Servomotor electric modulator de integrare.
Semnalele de control analogice pot fi recepționate 4-20ma, 0-10ma, 1-5v etc. Unghiul de ieșire este proporțional cu semnalul analog de intrare, iar actuatorul în sine este în buclă închisă și realizează automat ajustare.
2. Dispozitiv de acţionare a comutatorului integrat.
Comutator semnal de recepție. Inclusiv tipul telecomenzii și tipul comutatorului.
3. Dispozitive de acţionare liniare.
Poate fi împărțit în modbus, profibus etc.
Dimensionarea actuatorului
Servomotorul trebuie dimensionat pentru a garanta închiderea supapei la presiunea și temperatura diferențiale specificate. Marja de siguranță a puterii motorului disponibilă pentru așezarea și deblocarea supapei trebuie să fie suficientă pentru a asigura declanșarea comutatorului de cuplu la cuplul maxim al supapei cu tensiunea de alimentare cu 10% sub nominală. Pentru supapele de funcționare liniare, viteza de funcționare trebuie să fie astfel încât să permită închiderea și deschiderea supapei la aproximativ 10-12 inchi pe minut, dacă nu se specifică altfel în fișa de date. Pentru tipurile de supape de 90 de grade va fi specificat timpul de funcționare.
De mediu
Actuatoarele trebuie să fie adecvate pentru utilizare în interior și exterior, cu o categorie standard de corozivitate, C4 durabilitate medie conform ISO 12944. Servomotorul trebuie să fie capabil să funcționeze la o temperatură ambiantă cuprinsă între -30"C(-22F) la plus 70"C (plus 158'F), până la 100% umiditate relativă. Actuatoarele pentru aplicații în zone periculoase trebuie să îndeplinească cerințele de clasificare a zonei, grup de gaz și temperatură a suprafeței specificate în fișa de date.
Incinta
Actuatoarele vor fi sigilate cu inele O, etanșe la IP66/IP68 20m timp de 10 zile, NEMA 4, 6. Motorul și toate celelalte elemente electrice interne ale actuatorului trebuie să fie protejate de pătrunderea umezelii și a prafului atunci când capacul terminalului este îndepărtat pentru cablarea locației. Compartimentul terminalului trebuie să mențină același grad de protecție la pătrundere cu capacul terminalului îndepărtat. Carcasa actuatorului trebuie să permită depozitarea temporară pe amplasament fără a fi nevoie de conexiune la alimentarea electrică. Toate elementele de fixare exterioare trebuie să fie adecvate pentru actuator
Motor
Motorul trebuie să fie o parte integrantă a actuatorului, proiectat special pentru aplicații cu actuator de supapă. Motorul trebuie să aibă un design cu inerție redusă, cuplu ridicat și clasa F izolat. Temperatura va fi limitată de un dispozitiv termostat încorporat în înfășurările de la capătul motorului și integrat în controlul actuatorului. Deconectarea electrică și mecanică a motorului trebuie să fie posibilă fără scurgerea lubrifiantului din carcasa servomotorului. Servomotorul trebuie să includă un dispozitiv care să asigure că motorul funcționează cu rotația corectă pentru direcția necesară de deplasare a supapei, indiferent de secvența de conectare a sursei de alimentare.
Protecția motorului trebuie asigurată după cum urmează:
· Blocare - motorul trebuie deconectat în 8 secunde în cazul unei blocări atunci când încercați să demontați o supapă blocată.
·Supratemperatură - termostatul va cauza declanșarea motorului. Resetare automată la răcire
·Single phasing - protecția fazei pierdute.
· Direcția – corectarea rotației fazelor.
Operare manuală
Pentru funcționarea de urgență trebuie prevăzută o roată de mână, cuplată atunci când motorul este decuplat printr-o pârghie sau mijloace similare, antrenarea fiind readusă la funcționarea electrică automat prin pornirea motorului. Roata de mână sau pârghia de selecție nu trebuie să se miște la restabilirea acționării motorului. Trebuie să se prevadă ca pârghia de selecție manuală/auto să fie blocată în ambele poziții de mână și automat. Ar trebui să fie posibilă selectarea operațiunii manuale în timp ce servomotorul funcționează sau pornirea motorului actuatorului în timp ce pârghia de selecție manuală/auto este blocată în mână fără a deteriora trenul de transmisie.
Acționarea în sensul acelor de ceasornic a roții de mână trebuie să permită mișcarea de închidere a supapei, dacă nu se specifică altfel în fișa de date. Pentru tipurile de supape liniare, acţionarea roţii de mână a actuatorului trebuie să fie independentă mecanic de acţionarea motorului şi trebuie să permită funcţionarea supapei într-un timp rezonabil, cu o forţă manuală care nu depăşeşte 400 N prin cursă şi 800 N pentru aşezarea/deschiderea supapei.
Controale locale
Dispozitivul de acţionare trebuie să încorporeze comenzi locale pentru funcţionarea Deschidere, Închidere şi Oprire şi un comutator selector de mod Local/Oprire/La distanţă. Selectarea modului trebuie să poată fi blocată în oricare dintre următoarele trei poziții: control local plus doar oprire locală, oprire (fără operare electrică), telecomandă plus oprire locală numai. Trebuie să fie posibil să se selecteze controlul local întreținut sau neîntreținut.
Comenzile locale vor fi dispuse astfel încât direcția de deplasare a supapei să poată fi inversată fără a fi necesară oprirea servomotorului.
Comenzile locale și afișajul trebuie să fie rotative cu incremente de 90 de grade pentru a se potrivi orientării supapei și actuatorului.
Metoda de pregătire a modelului
tip | cuplu | Voltaj | accelerat | Metoda de instalare | Control metodă | Special funcţie | descrierea codului pentru fiecare parte |
OA | Cuplul de ieșire | Cuplu de lucru, reprezentare digitală, unitate: Nm | |||||
LA FEL DE | K | Monofazat 220V.AC 50Hz | |||||
BS | F | Trifazic 380V.AC 50Hz | |||||
Un plus RS | Alimentare electrică | Evaluare timp de călătorie (90 de grade), reprezentare digitală, unitate: S | |||||
B plus RS | Timp de calatorie
| H | Instalarea piciorului | ||||
Z | Instalare montată direct | ||||||
Metoda Ccontrol | G | Modulare proporțională de integrare standard,4-20mA | |||||
Y | Intrare cu telecomandă, on-off | ||||||
N | Inteligent, 4-20mA input | ||||||
C | Linia principală | ||||||
Metoda Ccontrol | P | Cu mașina în funcțiune | |||||
Ex | Rezistent la explozie | ||||||
----T | Cerințe speciale: temperatură ridicată, scăzută, tensiune de lucru, dimensiune, deplasare etc. |
Observație:
1.Actuatorul electric cerut de tehnologia specială trebuie să scrie clar și concret în ordine.
2. Când modelul A plus RA300/K30HGP este A plus RS, cuplul de lucru este de 1000 Nm, sursă de alimentare monofazată, întregul timp de călătorie este de 30 de secunde, iar instalarea piciorului cu modulatină proporțională de integrare cu funcționarea locală.
Parametrul de specificație pentru un sfert de călătorie
tip | Forța scoasă | Cuplu Nm | Deplin Timp de calatorie | Echipament de flanșă | Montare cu picior | motor | （rata de încărcare 50 la sută） | ||||
muncă | maxim | vedere exterior | greutate netă kg | vedere exterior | balama sferică | rata muncii Kw | viteza de rotatie rpm | curent nominal | curent de pornire | ||
OA10K OA10F | 100 | 150 | 25 | imagine | 11 | imagine | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
Un plus RS100K Un plus RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B plus RS160K B plus RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS250K B plus RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS400K B plus RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B plus RS600K B plus RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B plus RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B plus RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B plus RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B plus RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
