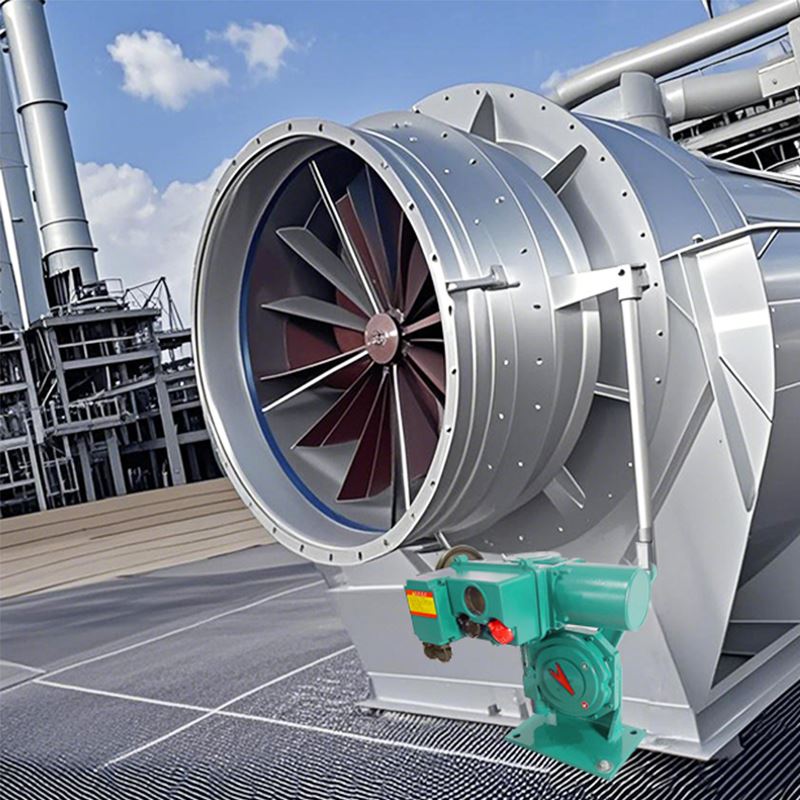

Ventilator de cazan al actuatorului electric de trimestru

SD Actuator electric

Actuatoarele electrice de sfert de sfert SD sunt potrivite pentru supape de fluturi, supape cu bilă, supape de fluturi amortizor, supape de priză etc, care trebuie să transforme 90 de grade.

Aceste actuatoare sunt prezentate prin structură compactă, volum mic, aspect frumos, performanță stabilă, eficiență ridicată, fiabilitate ridicată, capacitate de protecție ridicată și așa mai departe. Atât funcționarea la site, cât și telecomanda poate fi efectuată. Deci au fost aplicate în industrii petroliere și chimice, centrale electrice, tratarea apei și industriile de fabricare a hârtiei.

Avantaje

Caracteristici ale produsului

• Construcție compactă și robustă, ușoară.

• O gamă largă de variație a cuplului (sfert de întoarcere: 100-3000nm).

• Carcasă din aluminiu anodizat dur în interiorul și în exterior, cu acoperire externă de vopsea la temperatură ridicată pentru utilizare împotriva unui mediu industrial sever.

• Carcasa folosește garnituri radiale și inele O care asigură protecție IP67 impermeabilă și opțional Watertight LP68.

• Standard LSO5211.

• Identifică și corectează automat fazele. Protecția automată a eșecului în fază protejează siguranța echipamentelor.

• Sistem de detectare a cuplului mecanic fiabil care oferă o funcționare sigură în condiții de suprasarcină.

• Fereastra și indicatorul de dimensiuni mari oferă o mai bună indicație de poziție de la distanță.

• Numărul de opțiuni de control al poziției locale pentru a oferi punerea în funcțiune ușoară și funcționarea pe teren.

• Componente de control digitalizat.

Structura produsului

1 [Operațiune locală]

Comutatorul selectiv „Remote”-„Stop” „Local” instalat pe dispozitivul de operare local poate fi utilizat pentru a configura operația de la distanță (control la distanță) sau operația locală (control local) sau modul de oprire.

2 [Interfață LCD]

Interfața LCD este proiectată în ceea ce privește obiceiurile vizuale și operaționale ale utilizatorilor și afișează cuplul, deschiderea supapei, setarea limită și informațiile de alarmă de eșec sub formă de text și grafic.

3 [[Funcție de protecție excesivă-torque]

Produsul folosește un sistem de măsurare a cuplului proiectat profesional, astfel încât să garanteze protecția supraîncărcării echipamentelor. Utilizatorii pot configura valorile de protecție pentru supra-torque la direcții de închidere și deschidere în termeni de condiții specifice. Atunci când cuplul propriu -zis purtat de actuator atinge sau depășește valoarea de protecție stabilită, actuatorul va opri imediat motorul și va emite alarma de avarie.

4 [Funcția de integrare a sistemului]

Utilizarea puține componente electronice și evitarea cablurilor complexe îmbunătățește fiabilitatea controlului electronic al actuatoarelor electrice.

5 [Tehnologie absolută de codare]

Motorul utilizat în actuator este un motor special, cu un cuplu de pornire ridicat, inerție rotativă scăzută, curent de pornire mic și caracteristici bune ale servo. Motorul este lăsat să pornească frecvent, în general de 1.200 de ori pe oră.

6 [Motor]

Mânerul de inversare manual/electric poate fi acționat în orice moment în siguranță. În același timp de apăsare a mânerului cu forța corespunzătoare, rotiți roata de mână încet, astfel încât să conducă ambreiajul intern. Ambreiajul poate fi segregat automat atunci când motorul electric este pornit și este blocat.

7 [Funcționare manuală]

Mânerul de inversare manual/electric poate fi acționat în orice moment în siguranță. În același timp de apăsare a mânerului cu forța corespunzătoare, rotiți roata de mână încet, astfel încât să conducă ambreiajul intern. Ambreiajul poate fi segregat automat atunci când motorul electric este pornit și este blocat.

8 [Protecția secvenței de fază]

Prin utilizarea tehnologiei de sincronizare a fazelor, utilizatorii nu trebuie să ia în considerare secvența de fază a curentului alternativ trifazat la instalarea conexiunii de sârmă a actuatorului. LT poate garanta secvența de fază de alimentare corectă pentru motorul electric trifazat și poate permite actuatorului să funcționeze corect în termeni de comenzi tot timpul în timpul procesului de operare.

9 Autodiagnostic și alarmă de defecțiune

Electric și control

Metode de control

Control local: funcționare buton, funcționare setter infraroșu

DCS

Control de comutare la distanță: contact uscat pasiv, DC24V

Control analogic la distanță: DC4-20MA

Control ESD

Control de funcționare intermitent

Control cu ​​două fire

FCS (Sistemul de control al câmpului))

Funcția de control a autobuzului:

Modulul de comunicare adoptă o structură independentă combinată pe placa principală pentru a răspunde nevoilor diferitelor medii de comunicare și diferite sisteme de protocol de comunicare. Protocoalele de comunicare acceptate în prezent includ MODBUS RTU, PROFIBUS-DP V0/DP V1, HART, FF, Devicene (opțional).

Funcție de control la distanță infraroșu:

Actuatorul folosește tehnologie avansată de control la distanță în infraroșu, care permite dialogul uman-mașini printr-o fereastră de dialog sigilată fără a deschide capacul actuatorului. Chiar și în situații periculoase, telecomanda sigură intrinsec poate efectua în siguranță setarea parametrilor și funcționarea la distanță a actuatorului.

Măsurarea și protecția cuplului precis

Sistem de măsurare a cuplului proiectat profesional pentru a asigura protecția supraîncărcării actuatorului și monitorizarea în timp real a modificărilor cuplului de supapă:

(Configurare standard) Măsurarea cuplului mecanic: Mecanismul tradițional de declanșare a cuplului mecanic are avantajele maturității, stabilității și fiabilității. L -am optimizat și modernizat pe baza cuplului original, ceea ce face ca dispozitivul de cuplu să fie mai sensibil și viața serviciului său s -a îmbunătățit foarte mult.

(Opțional) Măsurarea cuplului electronic: prin detectarea curentului în timp real, tensiunea și fluxul magnetic al motorului și lucrul cu microcontrolerul Pentru calcule cuprinzătoare, se obține cuplul de ieșire precis și se obține măsurarea continuă; Acest sistem nu trebuie să ia în considerare uzura mecanică, ceea ce îmbunătățește fiabilitatea sistemului.

Măsurarea motorului și protecția

Supraîncălzire: Când temperatura motorului depășește valoarea de protecție a supraîncălzirii setului, motorul este interzis să funcționeze și este afișat mesajul de alarmă de supraîncălzire a motorului. Supraîncărcare și scurtcircuit: Circuitul este proiectat cu cipul de conversie al tensiunii de precizie a ADI pentru a face față măsurării precise a unei game largi de modificări de curent; Caracteristicile anti-întârziere și protecția de scurtcircuit îndeplinesc standardele relevante.

Protecție inversă instantanee: Folosind tehnologia de control a întârzierii inversă instantanee, atunci când actuatorul primește un semnal de funcționare invers în timpul funcționării, sistemul de control se va opri mai întâi, apoi va efectua acțiunea inversă după o întârziere pentru a preveni deteriorarea pieselor de transmisie mecanică.

Frâna electronică: actuatorul electric modulant asigură că supapa se oprește la poziția supapei stabilite prin setarea zonei moarte și frâna electronică.

Piese de schimb pentru produs

Aplicații de câmp

Specificații standard

Parametri tehnici

Dimensiuni de conexiune

AS-25, BS-60 Actuator electric montat pe placă

AS-25, BS-60 Actuator electric montat direct

B+RS Actuator electric montat pe placă

B+RS Actuator electric montat direct
