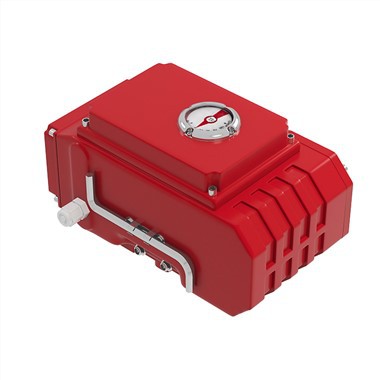

Servomotorul electric de tip DQW este potrivit pentru supape fluture, supape cu bilă, supape cu dop și alte supape cu turație parțială și echipamente similare. Produsul are structură compactă, cuplu mare de pornire, precizie ridicată de control, funcții complete, performanță fiabilă și instalare și reglare ușoară. DQ este suprapus (tip DZW plus reductor în două trepte) / DQJ este un actuator electric cu un sfert de tură cu un piedestal și o pârghie pentru amortizor. Este combinat cu o supapă pentru a forma o supapă electrică pentru antrenarea și controlul deschiderii și închiderii supapei. Operatorul poate controla supapa de la distanță în camera de control sau pe șantier. Produsul este utilizat pe scară largă în sectoare industriale, cum ar fi alimentarea cu apă și drenaj, încălzire, centrale electrice, chimie, alimente, textile, hârtie, farmaceutice, construcții navale, oțel și cărbune.
În funcție de mediul de utilizare: DQW/DQJW este de tip exterior, DQB/DQJB este de tip Ex-proof, DQZ/DQJZ este de tip integrare, DQT/DQJT este de tip de reglare integrală, DQBZ/DQJBZ este de tip integral Ex-proof, DQBT/DQJBT este tip de reglare integrală antiex. Gama de cuplu: 100N.m ~ 165000N.m
Performanța acestui produs respectă prevederile JB/T8528-1997 „Condiții tehnice pentru dispozitivele electrice cu supape obișnuite”. Performanța antideflagrantă îndeplinește GB3836.1-83 „Cerințe generale pentru echipamente electrice antideflagrante pentru atmosfere explozive”, GB3836.2-83 „Echipamente electrice antideflagrante pentru echipamente electrice antideflagrante „d”” și Dispoziții JB/T8529-1997 pentru condițiile tehnice pentru dispozitivele electrice cu supape explozive.
Condiții tehnice și parametri de performanță
3.1 Alimentare: Motorul este trifazat AC, 380V (comandă specială 660V, 440V sau 220V), 50Hz (comandă specială 60Hz); tensiune linie de control 220V/50Hz (comandă specială 60Hz); tensiune telecomandă 24VDC.
3.2 Mediul de lucru:
3.2.1 Temperatura ambiantă: -20-+60 grade (comandă specială-60-+80 grade)
3.2.2 Temperatura relativă: mai mică sau egală cu 90% (la 25 de grade)
3.2.3 Tip comun și exterior pentru locații în care nu există medii inflamabile/explozive și necorozive; Produsele antideflagrante sunt disponibile în dI și dIIBT4. dI este potrivit pentru suprafețele de lucru non-miniere din minele de cărbune; dIIBT4 este utilizat în fabrici și este potrivit pentru amestecurile de gaze explozive din grupul T1-T4 cu mediul IIA și IIB. (A se vedea GB3836.1 pentru detalii).
3.2.4 Nivel de protecție: Tipul exterior și tipul antiex sunt IP55 (IP67 personalizabil).
3.3 Sistem de lucru: pentru un timp scurt de 10 minute (poate fi personalizat pentru 30 de minute).
3.5 Principalii parametri de performanță
|
Tip |
Cuplu de ieșire (Nm) |
Viteza de iesire (r/min) |
Timp de funcționare pentru viraj de 90 de grade (S) |
Diametrul maxim al tijei |
Cu model electric tip DZW |
Curent de rată (KW) |
Curent nominal (A) |
|
DQW10 |
100 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW20 |
200 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW30 |
300 |
1 |
15 |
28 |
DZW5 |
0.12 |
0.57 |
|
DQW60 |
600 |
1 |
15 |
42 |
DZW5 |
0.12 |
0.57 |
|
DQW90 |
900 |
0.75 |
20 |
42 |
DZW10 |
0.25 |
1.03 |
|
DQW120 |
1200 |
0.75 |
20 |
42 |
DZW10 |
0.25 |
1.03 |
|
DQW200 |
2000 |
0.5 |
30 |
60 |
DZW15 |
0.37 |
1.38 |
|
DQW250 |
2500 |
0.5 |
30 |
60 |
DZW15 |
0.37 |
1.38 |
|
DQW300 |
3000 |
0.5 |
30 |
60 |
DZW20 |
0.55 |
2.2 |
|
DQW400 |
4000 |
0.5 |
30 |
60 |
DZW20 |
0.55 |
2.2 |
|
DQW500 |
5000 |
0.5 |
30 |
70 |
DZW30 |
0.75 |
2.62 |
|
DQW600 |
6000 |
0.5 |
30 |
80 |
DZW30 |
0.75 |
2.62 |
|
DQW800 |
8000 |
0.45 |
35 |
100 |
DZW45 |
1.1 |
4 |
|
DQW1000 |
10000 |
0.45 |
35 |
100 |
DZW60 |
1.5 |
4.12 |
|
DQW1200 |
12000 |
0.45 |
35 |
100 |
DZW60 |
1.5 |
4.12 |
|
DQW1600 |
16000 |
0.4 |
38 |
120 |
DZW90 |
2.2 |
5.25 |
|
DQW2000 |
20000 |
0.4 |
38 |
120 |
DZW90 |
2.2 |
5.25 |
|
DQW3200 |
32000 |
0.3 |
50 |
160 |
DZW120 |
3 |
7.9 |
|
DQW4000 |
40000 |
0.3 |
50 |
160 |
DZW180 |
4 |
8.87 |
|
DQW5000 |
50000 |
0.26 |
58 |
160 |
DZW250 |
5.5 |
12.05 |
|
DQW6300 |
63000 |
0.26 |
58 |
180 |
DZW350 |
7.5 |
15.6 |
|
DQW8000 |
80000 |
0.26 |
58 |
180 |
DZW500 |
10 |
20.5 |
|
DQW12000 |
120000 |
0.24 |
63 |
220 |
DZW500 |
10 |
20.5 |
|
DQW16500 |
165000 |
0.187 |
80 |
240 |
DZW650 |
11 |
24 |
Dimensiuni de instalare și dimensiuni de aspect
Dimensiunile aspectului DQW10-DQW3200
|
Tip |
Dimensiunile aspectului |
|||||||||
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
φD |
ΦD1 |
H1 |
H2 |
|
|
DQW10 |
80 |
98 |
289 |
570 |
86 |
321 |
196 |
250 |
110 |
526 |
|
DQW20 |
||||||||||
|
DQW30 |
||||||||||
|
DQW60 |
||||||||||
|
DQW90 |
100 |
115 |
371 |
590 |
102 |
425 |
230 |
365 |
126 |
638 |
|
DQW120 |
||||||||||
|
DQW200 |
125 |
150 |
371 |
590 |
120 |
425 |
300 |
365 |
160 |
704 |
|
DQW250 |
||||||||||
|
DQW300 |
||||||||||
|
DQW400 |
||||||||||
|
DQW500 |
160 |
195 |
371 |
590 |
115 |
425 |
358 |
365 |
197 |
770 |
|
DQW600 |
||||||||||
|
DQW800 |
160 |
195 |
515 |
810 |
115 |
516 |
358 |
470 |
197 |
885 |
|
DQW1000 |
200 |
248 |
515 |
810 |
135 |
516 |
430 |
470 |
215 |
895 |
|
DQW1200 |
200 |
248 |
515 |
810 |
135 |
516 |
430 |
470 |
215 |
895 |
|
DQW1600 |
200 |
248 |
540 |
830 |
135 |
660 |
430 |
550 |
215 |
930 |
|
DQW2000 |
250 |
292 |
540 |
830 |
170 |
660 |
540 |
550 |
270 |
1095 |
|
DQW3200 |
250 |
292 |
540 |
830 |
170 |
660 |
540 |
550 |
270 |
1095 |
Dimensiuni de aspect DQW4000-DQW16500
|
Tip |
Dimensiunile aspectului |
||||||||||
|
A1 |
A2 |
A3 |
A4 |
B1 |
B2 |
B3 |
φD |
ΦD1 |
H1 |
H2 |
|
|
DQW4000 |
315 |
346 |
565 |
870 |
202 |
715 |
135 |
670 |
320 |
335 |
1325 |
|
DQW5000 |
|||||||||||
|
DQW6300 |
315 |
346 |
770 |
1170 |
202 |
845 |
150 |
670 |
550 |
335 |
1430 |
|
DQW8000 |
380 |
380 |
770 |
1170 |
225 |
845 |
150 |
650 |
550 |
406 |
1486 |
|
DQW12000 |
602 |
410 |
770 |
1107 |
235 |
845 |
150 |
1050 |
550 |
525 |
2027 |
|
DQW16500 |
696 |
422 |
770 |
1107 |
285 |
845 |
150 |
1100 |
550 |
590 |
2188 |
