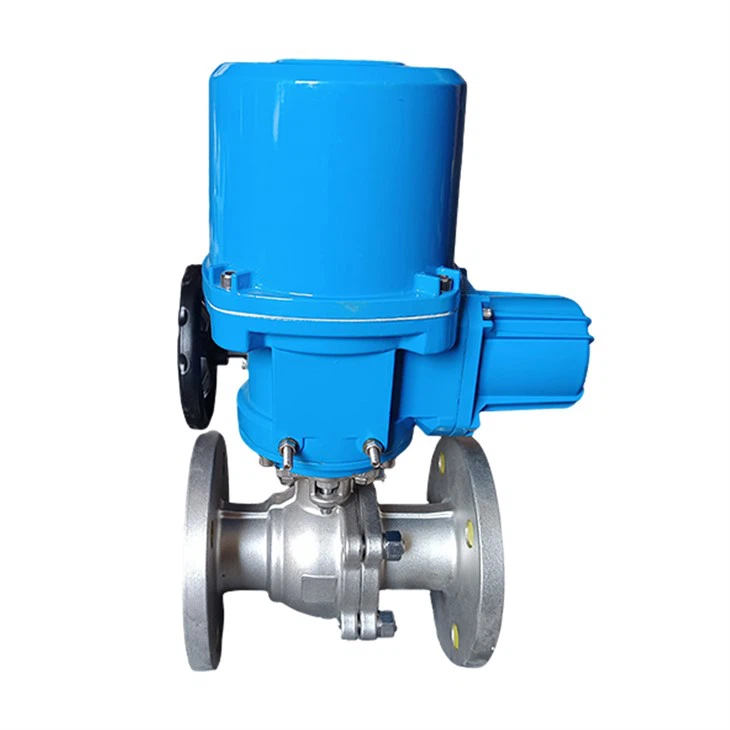

Clasa ANSI 150 2 inch Valva cu flanșă motorizată

Electric Ball Valve Actuator

Caracteristici ale produsului

• Actuatoarele de valve electrice de tip Q sunt potrivite pentru supapele de fluturi, supape cu bilă, etc., care trebuie să transforme 90 de grade. Aceste actuatoare sunt prezentate de dimensiuni mici, greutate ușoară, eficiență ridicată, fiabilitate ridicată, capacitate de protecție ridicată, zgomot redus și așa mai departe. Atât funcționarea la site, cât și telecomanda poate fi efectuată. Deci au fost aplicate în industrii petroliere și chimice, centrale electrice, tratarea apei și industriile de fabricare a hârtiei.

• Freya controlează proiectele, produce și oferă actuatoare și servicii de înaltă calitate legate de automatizarea valvei.

• Cu mulți ani de experiență în domeniul automatizării, am lansat seria Q de actuatoare electrice, care sunt compacte, accidentate, fiabile și pot fi complet integrate în sisteme de control complexe.

• Suntem întotdeauna gata să vă oferim actuatoarele și accesoriile noastre din seria Q, precum și servicii de calitate.

• Construcție compactă și robustă, ușoară.

• O gamă largă de variație a cuplului (de la min 50 nm la maxim 5000nm).

• Carcasă din aluminiu anodizat dur în interiorul și în exterior, cu acoperire externă de vopsea la temperatură ridicată pentru utilizare împotriva unui mediu industrial sever.

• Carcasa folosește garnituri radiale și inele O care asigură protecție IP67 impermeabilă și opțional Watertight LP68.

• Standard LSO5211.

• Bucuta de acționare detașabilă pentru prelucrare și montare ușoară.

• Auto-blocare oferită de angrenajul cu vierme duble (nu este necesară frână).

• Identifică și corectează automat fazele. Protecția automată a eșecului în fază protejează siguranța echipamentelor.

• Sistem de detectare a cuplului mecanic fiabil care oferă o funcționare sigură în condiții de suprasarcină.

• Fereastra și indicatorul de dimensiuni mari oferă o mai bună indicație de poziție de la distanță.

• Numărul de opțiuni de control al poziției locale pentru a oferi punerea în funcțiune ușoară și funcționarea pe teren.

Structura produsului

1 Butonul de comutare non-Sunk Integrat este adoptat pentru a asigura o funcție completă impermeabilă. Placa de circuit încorporată are o izolare fiabilă de putere de semnalele de interferență externă prin elemente de izolare optică. Dacă există o inducție de comutator supra-torque, pentru siguranța motorului și a supapei, actuatorul va refuza să fie sesizat de alți senzori înainte ca operatorul să introducă butonul poziției de acasă (resetare).

2 Selectarea modului de control

Comutatorul selectiv „Remote”-„Stop”-„Local” instalat pe dispozitivul de operare local poate fi utilizat pentru a configura operația de la distanță (control la distanță) sau operația locală (control local) sau modul de oprire.

3 funcționare electrică locală

Comutatorul de funcționare „Deschide”-„Închideți” instalat pe dispozitivul de operare local poate fi utilizat pentru a deschide sau închide actuatorul local.

4 Motor

Motorul specific valvei care poate fi dezasamblat în mod independent are caracteristicile cuplului de pornire ridicat și inerției mici. Motorul de inducție a cuștii veveriței cu termostat încorporat. Termostatul încorporat detectează cu exactitate temperatura crescută pentru a preveni deteriorarea motorului.

5 Funcționare electrică

Motorul conduce viermele electrice printr-o pereche de angrenaje de pinten din prima etapă, iar viermele determină arborele excentric să se rotească prin angrenajul de vierme de cupru combinat cu acesta. Această structură de viteză de reducere are performanțe de auto-blocare, atunci când motorul se oprește, supapa va fi blocată în poziție.

6 Controlul cursei, controlul cuplului și deschiderea mecanismului de indicare

Controlul accidentului vascular cerebral adoptă un mecanism CAM, arborele cu came este sincronizat cu arborele de ieșire și două micro comutatoare sunt setate respectiv în direcțiile de deschidere și de închidere. Capătul superior al arborelui cu came este echipat cu un cadran pentru a indica poziția supapei. Controlul cuplului Viermele electric este echipat cu o grupare cu arc de fluturi, mișcarea axială a viermei electrice este proporțională cu cuplul de ieșire al arborelui de ieșire, iar mișcarea viermului este transformată în rotația arborelui de cuplu prin structura rack și pinion. O cameră este instalată pe arborele de cuplu și este furnizat un comutator în mod corespunzător în direcția deschiderii și închiderii.

7 Funcționare manuală

Când roata de mână este rotită, viermele manuale conduce angrenajul exterior al angrenajului cu inel fix să se rotească, iar angrenajul interior al angrenajului cu inel fix și angrenajul planetar formează un tren de viteze cu axa fixă ​​pentru a conduce arborele de ieșire să se rotească. Prin urmare, conversia de funcționare manuală și electrică a actuatoarelor este finalizată prin conversia rolului angrenajului cu inel static. Nu există ambreiaj și nu este necesar să comutați mânerul pentru a obține comutarea complet automată.

8 Cutie terminală

Cavitatea terminalului sigilat independent poate asigura integritatea de etanșare a părții electrice a actuatorului electric atunci când efectuează cabluri la fața locului și, în același timp, îndeplinește cerințele de rezistență la explozie a produsului.

9 Limită mecanică

Există un șurub de limită reglabil în fiecare direcție de deschidere și închidere. O garnitură specială de etanșare este instalată pe șurubul de limită pentru a asigura o bună performanță de etanșare a acestei părți.

Cazuri de câmp

Accesorii pentru produse

Afișare produs

Specificații standard

Date tehnice

Nota:

1. sub tensiunea nominală, raportul dintre curentul de blocare și curentul nominal al motorului este de 7, iar toleranța este +20% din valoarea garantată

2. LF Există cerințe speciale, compania poate oferi alte viteze: 0. 25\/1\/2\/3\/4 (r\/min), etc.

Dimensiuni

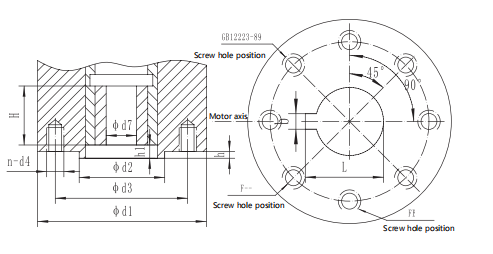

Dimensiuni de conexiune

Dimensiuni de conexiune
