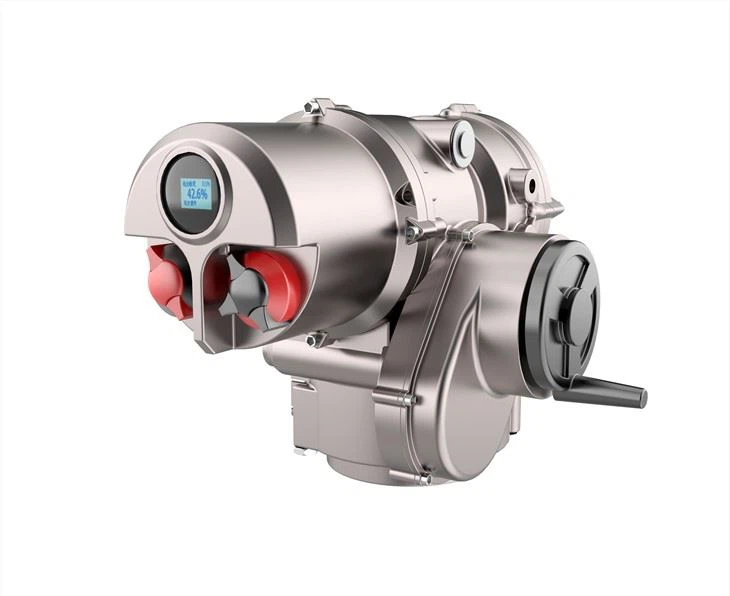

Introducerea Produsului
Arborele de ieșire al actuatorului electric rotitor parțial are o ieșire rotativă mai mică de 360° (cursa generală este 0 ° ~ 90 °). Partea de conexiune a actuatorului electric cu cursă unghiulară are tipul de conexiune directă, iar conexiunea de manivelă de bază este de două tipuri. Tipul de conexiune directă este utilizat în principal cu supapă fluture, supapă cu bilă și supapă cu robinet, iar tipul de conexiune cu manivelă de bază este utilizat în principal cu supapă de aer și deflector prin intermediul manetei sferice și a conexiunii balamalei.
Principalii parametri tehnici ai selecției actuatorului electric cu cursă unghiulară sunt: cuplul de oprire (Nm) și turația arborelui de ieșire (rpm) sau timpul de deplasare complet.
Interfața mecanică a actuatorului multi-tura FRYQ (arborele de ieșire și flanșa) sunt conforme cu standardul național GB / T12223 și standardul internațional ISO 5211, astfel încât să se poată realiza o conexiune mecanică rezonabilă cu diferite obiecte controlate și să poată fi furnizat un mod special de conectare a flanșei la cerințele utilizatorului
IT — Actuator electric de tip turn 100NM-500NM
◆ Construcție robustă, utilizând etanșare dublă, și poate anti-apă și praf (IP67 / IP68-2m, 48 de ore) în mod eficient la conexiunea depusă.
◆ Unitate directă de un sfert de tură
◆ Actuator trifazat, monofazat și de alimentare cu curent continuu
◆ Ecran de afișare a textului în mai multe limbi care afișează starea și setarea
◆ Ca mecanism de înregistrare a datelor încorporat al funcției standard
◆ Compatibil cu standardul IrDATM. Efectuați analiza locală și la distanță a actuatorului prin intermediul software-ului insight PC.
◆ Funcții concise, ușor de controlat și de indicare
◆ Control simplu al cuplului și al poziției, sporind fiabilitatea
◆ Flexibilitatea controlului și a indicației cuprinzătoare
◆ Specificație opțională a tipului de apă și de explozie
◆ Domeniu de ieșire cuplu direct 50Nm （37 Ibf ft） —500Nm （370 Ibf ft）
IT — Actuator electric cu rotație parțială Tip 1000NM-2000NM
◆ Construcție robustă, utilizând etanșare dublă, și poate anti-apă și praf (IP67 / IP68-2m, 48 de ore) în mod eficient la conexiunea depusă.
◆ Unitate directă de un sfert de tură
◆ Actuator trifazat, monofazat și de alimentare cu curent continuu
◆ Ecran de afișare a textului în mai multe limbi care afișează starea și setarea
◆ Ca mecanism de înregistrare a datelor încorporat al funcției standard
◆ Compatibil cu standardul IrDATM. Efectuați analiza locală și la distanță a actuatorului prin intermediul software-ului insight PC.
◆ Funcții concise, ușor de controlat și de indicare
◆ Control simplu al cuplului și al poziției, sporind fiabilitatea
◆ Flexibilitatea controlului și a indicației cuprinzătoare
◆ Specificație opțională a tipului de apă și de explozie
◆ Interval de ieșire cuplu direct 600Nm （890 Ibf ft） —2000Nm （1476 Ibf ft）
Spectacol de acționare
Date de performanță aleACEASTAActuator de tip on-off
Model | Viteza rotativă (rpm) | Cuplu (Nm) | Tensiune (V) | Faza (Ph) | Frecvență (Hz) | Putere (kW) | Curent nominal (A) | Datorie | Greutate (kg) |
FRYT250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 23 |
FRYT500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 23 |
FRYT1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 37 |
FRYT2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15min) | 37 |
Model | Viteza rotativă (rpm) | Cuplu (Nm) | Tensiune (V) | Faza (Ph) | Frecvență (Hz) | Putere (kW) | Curent nominal (A) | Datorie | Greutate (kg) |
FRYT250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minute) | 23 |
FRYT500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minute) | 23 |
FRYT1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minute) | 37 |
FRYT2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 minute) | 37 |
Date de performanță ale actuatorului de tip ITRegulated
Model | Viteza rotativă (rpm) | Cuplu (Nm) | Tensiune (V) | Faza (Ph) | Frecvență (Hz) | Putere (kW) | Curent nominal (A) | Datorie | Greutate (kg) |
FRYT250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 23 |
FRYT500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 23 |
FRYT1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 37 |
FRYT2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4(30%) | 37 |
Model | Viteza rotativă (rpm) | Cuplu (Nm) | Tensiune (V) | Faza (Ph) | Frecvență (Hz) | Putere (kW) | Curent nominal (A) | Datorie | Greutate (kg) |
FRYT250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 23 |
FRYT500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 23 |
FRYT1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 37 |
FRYT2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4(30%) | 37 |
Dimensiunea actuatorului FRYT (montat direct)
Model | A | B | C | D | E | F | (G) | (H) | (I) |
FRYT1 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
FRYT2 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |
Dimensiunea actuatorului IT (picioruș montat)
Model | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | n-Φd1 | 4-Φd2 |
FRYT1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
FRYT2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-Φ20 | 22 |
ITFlange DimensionDrawing
Model | D | D1 | N (max) | d (max) | T | d1 (distribuție uniformă) | |
FRYT1 | F05 | Φ50 | Φ38 | 20 | Φ25 | 38 | M6 |
F07 | Φ70 | Φ55 | 30 | Φ35 | 38 | M8 | |
F10 | Φ102 | Φ69 | 30 | Φ42 | 38 | M10 | |
FRYT2 | F12 | Φ125 | Φ98 | 50 | Φ65 | 68 | M12 |
F14 | Φ140 | Φ98 | 50 | Φ65 | 68 | M16 | |
Descriere funcțională
Actuatoare electrice inteligente din seria FRY ---- fiabilitate
◆Prelucrare de precizie a turnării sub presiune:
◆Design non-intruziv:
◆ Măsurarea sigură a deplasării poziției supapei
◆ Sistem digital de măsurare a cuplului:
◆ Tehnologie de limită digitală inteligentă:
◆ Proiectare fiabilă a circuitului de control:
◆ Super capacitate anti-interferență:
◆ Proiectare prioritară pentru funcționarea electrică:
Seria FRY de actuatoare electrice inteligente ---- avansate și inteligente
◆ Afișare bogată a informațiilor și interfață de dialog om-mașină umanizată:
◆ Funcție de auto-detectare și diagnostic inteligentă perfectă ；
◆ Înregistrare fiabilă și cuprinzătoare a datelor ：
◆ Tehnologie de comunicare cu telecomandă cu infraroșu ：
◆ Ieșire semnal configurabilă multi-grup ：
◆ Diverse moduri de operare
◆ Sistem de alimentare inteligent de rezervă ：
Actuatoare electrice inteligente din seria FRY ---- protecție inteligentă de siguranță
◆ Etanșare dublă și dublă protecție
◆ Corecție automată a secvenței de fază ：
◆ Protecție inversă instantanee
◆ Protecție de blocare automată a supapei
◆ Protecție inteligentă a securității controlului
Poate fi echipat cu supape
