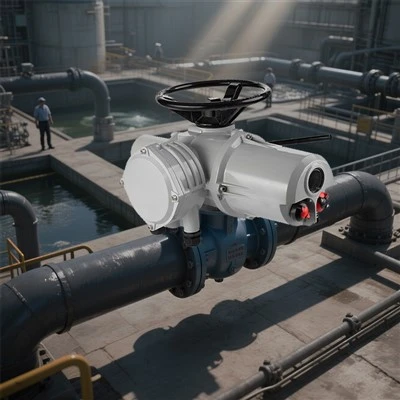

Inginerie de laborator Valva electrică a valvei electrice de petrol de laborator

Actuator electric

Caracteristici ale produsului

1.. Urmăriți în permanență poziția valvei în orice moment, indiferent de alimentarea cu energie electrică.

2. Mențineți funcționarea normală și accesibilitatea interfeței grafice, indicația de la distanță și înregistrarea de date după pierderea puterii.

3. Lubrifierea băilor de ulei oferă o durată de viață lungă și capacitatea de a fi instalat în orice direcție.

4. Protecția impermeabilă care nu se bazează pe capacul terminalului și pe garniturile de interfață - Structura de etanșare dublă, gradul de protecție ajunge la IP68.

5. Senzorii de cuplu independent și poziția valvei sunt folosiți pentru a îmbunătăți considerabil performanțele de siguranță.

6. Selectarea stației de control manuale de la distanță poate realiza configurația și punerea în funcțiune a funcționării la distanță, cu o distanță maximă de până la 100 de metri.

7. Dispozitiv de mână în siguranță, independent de motor, care poate fi utilizat în orice moment.

8. Oferă analize detaliate de analiză a tendințelor și date de diagnostic pentru gestionarea activelor.

9. Actualizați configurația și schimbarea opțiunilor de control și indicație pe site prin setter Bluetooth.

10. Ecranul poate afișa informațiile privind starea în timp real și starea performanței actuatorului.

11. Punerea în funcțiune rapidă și sigură și configurare fără alimentare prin intermediul setterului Bluetooth sigur neinvaziv intrinsec.

12. Baza de tracțiune detașabilă pentru o instalare și întreținere ușoară.

13. Opțiunile rezistente la explozie îndeplinesc diverse standarde internaționale.

Structura produsului

1. Roată de mână

Roata robustă oferă o funcționare manuală de urgență fiabilă în caz de defecțiune a energiei electrice.

2. Shell

Shell-ul din aliaj de aluminiu de înaltă calitate este compact și ușor. Este acoperit cu un strat de materiale de protecție pentru a se adapta la medii extrem de dure, iar alte tipuri de straturi sunt disponibile după cum este necesar.

3. Motor

Motorul de inerție scăzută și cuplu ridicat permite motorului să ajungă rapid la cuplul maxim după pornire și nu există aproape nicio mișcare excesivă de limitare atunci când este în afara excitației. Există un întrerupător precis de temperatură încorporat în bobina motorului, care nu este afectat de temperatura ambiantă din jur și menține motorul într -o capacitate termică optimă. În același timp, arborele motorului și viermele sunt independente unul de celălalt pentru o înlocuire rapidă.

4. Gear de viermi

Lanțul de transmisie a vitezei de viermi este simplu, cu o structură rafinată și o eficiență constantă de transmisie. Are o funcție mecanică de auto-blocare și nu necesită frâne. Partea de transmisie este umplută cu ulei de lubrifiere de lungă durată și poate funcționa mult timp fără întreținere.

5. Proiectare dublă sigilată

Designul dublu sigilat oferă o cutie de terminal de floarea soarelui care este separată de camera de control și sigilată. Chiar dacă capacul cutiei de conectare este deschis pe site, poate asigura izolarea interiorului actuatorului de lumea exterioară, astfel încât umiditatea, praful și gazele periculoase nu pot intra în interiorul actuatorului în cel mai mic, iar componentele interne sunt complet protejate.

6. Mânerul comutatorului manual/electric

Mânerul manual/comutator electric poate fi funcționat în siguranță în orice moment. În timp ce apăsați mânerul cu forța corespunzătoare, întoarceți încet roata de mână pentru a permite ambreiajului intern să angajeze angrenajul. Ambreiajul se va dezactiva automat atunci când motorul este alimentat și în stare blocată electric.

7. Sistem de măsurare a cuplului de ieșire

Un sistem util de măsurare utilă proiectat profesional este utilizat ca sistem de măsurare a cuplului de ieșire. Acest sistem este dezvoltat dintr -o tehnologie familiară de măsurare a energiei electrice și poate obține valori precise și repetabile de măsurare a cuplului, care sunt independente de modificările frecvenței, tensiunii și temperaturii.

8. Panoul de control

LCD-ul panoului de control poate oferi poziția instantanee, actualizată și poziția supapei, cu limbile chinezești și engleze disponibile, folosind o structură intuitivă de meniu pentru a oferi informații de calibrare și diagnostic, inclusiv curbe de cuplu, înregistrări de funcționare și defecțiuni, starea motorului, informații locale și date hardware etc.

9. Buton

Butoanele „Deschideți”/„Închideți” de control local și butoanele de mod „local”/„stop”/„la distanță” folosesc toate dispozitive de efecte de transmisie magnetică izolate, fără arbori și performanțe bune de sigilare, eliminând în același timp problemele care pot fi cauzate de întrerupătoarele de benzină defecte și fragile.

Aplicații

Supape electrice

Caracteristici de proiectare

1.. Configurare de punere în funcțiune convenabilă și sigură

• configurația de punere în funcțiune rapidă și sigură, care poate fi efectuată fără alimentare cu energie electrică; Este prevăzut afișajul interactiv cu mai multe limbi-limbaje-machine

• Setările neintruzive pot fi efectuate în orice mediu

• Baza de tracțiune detașabilă pentru instalarea ușoară și întreținerea supapelor

• Funcționare, configurare și punere în funcțiune prin stația de control manuală la distanță, cu o distanță maximă de 100 de metri

• Actuatorul part-Turn oferă funcție de setare a limitelor automate

2. Avansarea tehnologică

• Poziție: cel mai recent codificator absolut brevetat. Codificatorul adoptă un design non-contact și are capacități de redundanță și auto-depunere. • Afișaj: afișajul avansat cu două straturi oferă utilizatorilor afișajul poziției supapei cu caracter mare

• Cuplu: actuatorul folosește tehnologia de detectare a cuplului

• Control: Elemente de control, cum ar fi tablourile principale sau plăcile de control a autobuzelor, actuatoarele și comunicațiile de câmp, utilizează un sistem de comunicare internă bazat pe autobuz. Aceasta nu numai că reduce cablarea și conexiunile interne, dar crește și fiabilitatea.

3. Fiabilitate

• Măsurarea avansată a poziției absolute pentru a detecta poziția continuă în timp real fără putere

• Interfață grafică, indicație de la distanță și funcție de înregistrare a datelor după pierderea puterii principale

• rezistent la praf și rezistent la apă și nu se bazează pe capacul terminalului și glanda - structură dublă de etanșare, nivel de protecție până la IP68

• senzor de poziție de cuplu independent și de poziție a supapei

• Funcționarea roții de mână este sigură și întotdeauna independentă de motor

• Bucuta arborelui de antrenare folosește rulmenți sigilați - fără întreținere

4. Managementul activelor

• Ecranul poate afișa informații în timp real despre supape și actuatoare

• Descărcare de date sigure și fiabile prin intermediul instrumentului de setare intrinsec sigură

• Actualizarea și configurarea controlului și indicației în câmp prin instrumentul de setare

• Compatibil cu sistemele digitale de control și monitorizare și alte sisteme de bus de câmp

• Analiza detaliată a tendințelor, diagnosticul și jurnalul de date pot fi afișate pe ecran sau descărcate prin intermediul instrumentului de setare

5. Întreținere preventivă optimă

• Actuatoarele sunt echipate cu un logger de date de precizie care poate oferi captare și analiză a datelor pentru poziția supapei.

6. Suriment de alimentare cu indicație

• Din cauza utilizării codificatorului absolut, nu este necesară nicio baterie de afișare pentru a sesiza și a urmări poziția supapei. Toate setările sunt sigure chiar și fără putere.

7. Funcționare manuală sigură

8. Funcționarea câmpului la distanță

• Utilizați cablul standard de date, distanța maximă de la actuator este de 100 de metri

• Poate fi montat pe un perete sau un suport

• alimentat de actuatorul conectat

• Tip opțional de rezistență la explozie

• Grad de protecție IP68

• Structura de etanșare dublă

• Setare simplă

• Înregistrările de date ale actuatorului pot fi afișate și descărcate local

9. Protecția temperaturii

• Pentru a împiedica supraîncălzirea motorului, am echipat înfășurarea motorului cu un senzor de temperatură pentru a sesiza direct temperatura motorului și a -l conecta la circuitul de control al actuatorului.

10. Auto-diagnostic automat

11. Protecția inversată instantanee

12. Sincronizarea fazelor

13. Protecția blocării supapelor

14. Interfață principală configurabilă

• Informații și starea poziției supapei

• Informații despre poziția supapei și valoarea cuplului (digital)

• Informații despre poziția supapei și valoarea cuplului (imagine analogică)

• Informații despre poziția supapei și informații de comandă (imagine digitală sau analogică)

Protocol de comunicare

Actuatorul electric acceptă PROFIBUS DP și are următoarele caracteristici:

Suportați Profibus DP-V0.DP-V1.DP-V2 Nivel funcțional

Schimb de date de mare viteză (până la 1,5mbit/s - corespunzătoare la aprox . 0.3 ms/actuator)

Lungimea cablului este de aproximativ 10 km (lungimea dintre două actuatoare este de aproximativ 1200m)

Aproximativ 126 de dispozitive pot fi atașate

Topologie liniară redundantă ca opțiune

Pentru PROFIBUS DP, topologia de bază este prin structura arborelui segmentului Rs485, așa cum se arată în figura:

Actuatorul electric acceptă Modbus RTU și are următoarele caracteristici:

Schimb de date rapide (până la 115kbit/s - corespunzătoare la aprox . 30 MS/actuator)

Lungimea cablului atinge aproximativ 10 km (1200m fără releu intermediar între două actuatoare)

Aproximativ 247 de dispozitive pot fi atașate

Topologie liniară redundantă ca opțiune

Pentru Modbus RTU, topologia de bază este prin structura arborelui segmentului RS485, la fel ca PROFIBUS DP.

Protocolul de comunicare HART adoptă principiul cheie de schimbare a frecvenței (cheie de schimbare a frecvenței, FSK), care se bazează pe standardul de comunicare Bell 202. Semnalele digitale sunt reprezentate de două frecvențe: 1200Hz reprezintă logica „1”, iar 2200Hz reprezintă logica „0”. Deoarece componenta medie a semnalului de frecvență este zero în timpul comunicării, aceasta nu va afecta transmiterea semnalelor analogice. Prin urmare, undele sinusoidale ale acestor două frecvențe pot fi suprapuse pe semnalul analog DC4 ~ 20mA și transmise simultan. În acest fel, nu numai semnalul analog DC4-20MA poate fi utilizat, dar și același cablu poate fi utilizat pentru a realiza transmisia cu mai multe informații cu două sensuri cu semnale digitale, având astfel funcții precum modificarea gamei, timpul de amortizare, parametrii PID etc., care pot îmbunătăți calitatea operației și eficiența de gestionare a sistemului.

Afișare produs

Parametri tehnici

Parametri de performanță a actuatorului FRYT (trifazic 380V 50Hz)

Parametri de performanță a actuatorului Fryt (monofazat 220V 50Hz)

Dimensiuni

Fryt Montat direct

Fryt placă de picior montată

Fryt Dimensions (montat direct)

Fryt Dimensions (Placă montată)

Fryt Dimensiuni flanșei

Poze din fabrică
