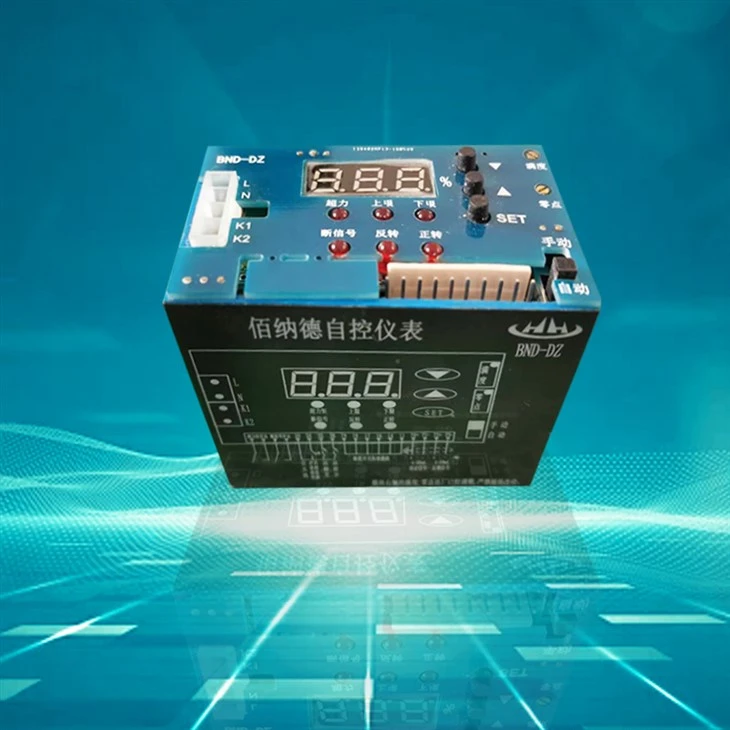

Modul de control BND-DZ
Aplicabil:
DKJ-2100D, DKI-3100D, DKI-4100D, DKJ-5100DDKJ-6100D, DKJ-7100D (tip de modulare integrală)
DKJ-2100DWDKJ-3100DWDKJ-4100DWDKJ-5100DW (tip de modulare integrală în aer liber)
DKJ-2100DZ, DKJ-3100DZ, DKJ-4100DZ, DKJ-5100D (tip de modulare integrală montat direct)
DKZ-4100D, DKZ-4200D, DKZ-4300D, DKZ-5400DDKZ-5400D, DKZ-5500D, DKZ-5600D (tip de modulare integrală liniar-turn)
Instrument de control automat BND-DZ
Odată cu dezvoltarea rapidă a tehnologiei electronice, noile componente electronice și electronice sunt în permanență în curs de dezvoltare, ceea ce a dus la un mare salt în funcțiile și performanța sistemelor de control. Actuatoarele electrice tradiționale analogice nu mai pot satisface nevoile sistemelor de control. Noile actuatoare electrice digitale inteligente au fost utilizate pe scară largă cu funcțiile lor bogate, performanța excelentă și interfața excelentă a mașinii-mașini.
Proiectarea mecanică a actuatorului electric digital inteligent este practic același cu cel al actuatorului electric analogic tradițional. Actuatorul electric digital inteligent combină amplificatorul servo și emițătorul de poziție pentru a forma un nou circuit electronic, completează tehnologia de intrare și interfață și adaugă un diagnostic unic de eroare, identificare și judecată logică. În ceea ce privește performanța, tehnologia software este utilizată pentru a finaliza calculul de poziționare adaptativă, ceea ce face ca eroarea de poziționare să fie mai mică și precizia controlului îmbunătățită, compensând deficiențele proiectării mecanice. Controlul unic servo motor adoptă un dispozitiv tiristor declanșat zero, metoda de control este simplă, depanarea la fața locului este extrem de convenabilă, iar fiabilitatea întregii mașini este îmbunătățită. Caracteristicile sale de control electric sunt următoarele:
Date tehnice
Actuator electric de rotație digitală (tip de modulare integrat)
Digital Trimest Electric Actuator (tip în aer liber)
Digital Trimestrial Turn Electric Actuator (tip montat direct)
Actuator electric liniar digital (tip de modulare integrală)
Principalii indicatori tehnici
1. Semnal de intrare: analog 4-20mA, impedanță 100Ω 2. Poziție semnal de ieșire: 4-20mA, impedanță mai mică sau egală cu 750Ω
3. Setarea zonei insensibile (zona moartă): setarea 0-25 cifre, valoarea minimă 0,25% (1/4096)
4. Eroare de poziționare: 0,5 ~ 2% setare, producție pozitivă și negativă, setare aleatorie
5. Caracteristici de amortizare (timp de frânare) setare digitală, interval de valoare 0 ~ 20, valoarea minimă 0, valoarea inițială 1 este de 5ms, valoarea finală 20 este de 800ms, poate fi setată în funcție de cuplul arborelui de ieșire.
6. Semnalul de intrare (comandă) și ieșirea (poziția supapei) sunt izolate electric cu o tensiune de rezistență la 2500V dielectrică
7. Afișare digitală: Rezoluție 1%, interval 0 ~ 99% corespunde semnalului electric 4-20mA
8. Semnalul de tăiere poate preseta actuatorul pentru a deschide complet, complet închis sau setat
9. Orice valoare în unghiul de setare a unghiului de 45 de grade ~ 100 grade corespunde la 4-20mA
10. Fursă de energie de lucru: AC220V ± 10% AC380V ± 10% 50Hz
11. Mediu de funcționare: temperatură: -20 grad ~ 80 grade umiditate: mai mică sau egală cu 85%RH
12. Standarde de implementare și referință JB/T8219-1999, JB/T8220-1999
Funcționare și reglare
Reglarea mecanică 1:
Dacă poziția de instalare, cursa de rulare și schimbarea unghiului, poziția unghiulară a actuatorului electric și distanța de cursă trebuie reajustate. Etapele sunt următoarele: Reglarea limitelor electrice: Reglați tija de conectare mecanică în conformitate cu cerințele procesului și sistemului de pe site și pozițiile complet deschise și complet închise ale supapei. Apoi deschideți cutia electrică Actuator și fixați mecanic piulița de came pentru a regla camerele de limită inferioară și superioară, corespunzând pozițiilor deschise și închise ale poziției supapei de conectare (acțiune pozitivă). Când supapa este complet închisă, camera limită inferioară atinge contactul întrerupătorului limită inferioară și lumina indicatorului limită inferioară este aprinsă; Când supapa este complet deschisă, camera de limită superioară atinge contactul întrerupătorului limită superioară și indicatorul de limită superioară este aprins. Descrierea procesului de mai sus este în concordanță cu acțiunea mecanică a balamalei și a comutatorului valvei, apoi strângeți piulița de fixare. Orice slăbiciune sau blocare a conexiunii mecanice va afecta în mod direct funcționarea întregii mașini, deci nu fiți nepăsători.
Debugging electric2:
După ce poziția mecanică este reglată cu exactitate, se poate efectua ajustarea electrică (indiciu: acordați atenție utilizării în siguranță a energiei electrice)
Debugați valoarea de afișare a poziției supapei „PXX” (semnal de ieșire a poziției supapei)
1. Rotiți comutarea manuală și automată a panoului în poziția „manuală”
2. Apăsați tasta de setare a plăcii de poziționare „Set” la „J00”, apoi apăsați tasta „▲” și va afișa „J01”
3. Apăsați tasta „Set”, panoul afișează „UXX”, apăsați tasta „▼” până când lumina limită inferioară este aprinsă (poziție închisă), iar „UXX” este afișat la valoarea „U 01” sau „U 02”. Dacă este „00” sau alte valori, este necesar să se ajusteze potențiometrul de feedback al poziției actuatorului. Slăbiți cele două șuruburi de fixare ale potențiometrului și rotiți ușor potențiometrul, astfel încât „UXX” să fie afișat la valoarea „U01”. În același timp, șuruburile de fixare care strâng potențiometrul nu ar trebui să fie libere.
4. Apăsați tasta „Set” și software -ul Circuitului de control va înregistra automat poziția limită inferioară. În același timp, panoul afișează „п xx”
5. Apăsați tasta „▲” până când este pornit indicatorul de limită superioară, iar „ⅱxx” este afișat la 18 ~ 21 valori:
6. Apăsați tasta „Set” pentru a confirma poziția limită superioară, iar panoul afișează valoarea „p99” în același timp, ceea ce indică faptul că actuatorul electric afișează „99” corespunzător semnalului de poziție a supapei 20mA valoarea semnalului curent atunci când este în poziția complet deschisă.
7. Apăsați tasta „▼” și valoarea „P” se schimbă de la „99” la o valoare în scădere. Când lumina indicatorului limită inferioară este aprinsă, valoarea „P” trebuie afișată ca „00”, iar semnalul de poziție al supapei corespunzător este o valoare semnalului curent 4mA.
8. După finalizarea procesului de depanare, înseamnă că actuatorul corespunde cu ieșirea liniară a semnalului de poziție a supapei 4-20MA în pozițiile închise și deschise. Pentru a fi precis, semnalul de ieșire al poziției valvei electrice este în concordanță cu poziția mecanică.
(I) Debugarea valorii de afișare dată a „OXX” (semnal de intrare de comandă) Placa de poziționare a ajustat semnalul dat înainte de a părăsi fabrica. Semnalul de poziție al supapei al actuatorului electric este în concordanță cu valoarea semnalului dat în starea echilibrată. Dacă eroarea corespunzătoare dintre cele două depășește valoarea de afișare reală (influența camerei de control la linia de câmp, camera de control d/o eroare de conversie a preciziei și alți factori cuprinzători), semnalul dat poate fi re-calibrat. Pașii sunt următorii:
1. Apăsați tasta „Set” la „J00”, apoi apăsați în mod continuu tasta „▲” și va afișa „J11”
2. Apăsați tasta „Set” pentru a afișa „工 xx”. Camera de control sau sursa de semnal oferă un semnal 4MA, iar valoarea „LXX” afișează 1 ~ 3 valori.
3. Apăsați tasta „Set” pentru a confirma și înregistra poziția 4MA, iar valoarea este afișată ca „HXX”. Camera de control sau sursa de semnal dă un alt semnal de 20mA, iar valoarea „H” afișează 18 ~ 20 de valori
4. Apăsați tasta „Set” pentru a confirma și înregistra poziția 20mA. Valoarea dată afișează numărul „O99”, ceea ce indică faptul că semnalul dat al camerei de control sau sursa de semnal a fost depanat. (Ii) Schimbați acțiunea pozitivă și negativă
Setarea fabricii este o acțiune pozitivă. Dacă trebuie să o schimbați la acțiuni negative, urmați pașii de mai jos:
1. Apăsați tasta „Set” pentru a afișa „F 00”
2. Apăsați „▲” pentru a schimba „F00” în „F01”, care este acțiunea negativă
3. Apăsați din nou tasta „Set” pentru a restabili afișarea valorii „PXX”, ceea ce indică faptul că, în cazul acțiunii negative, intrarea dată 4MA se afișează „00” pentru starea de deschidere a supapei, iar intrarea dată 20MA se afișează „99” pentru starea închisă a supapei.
(Iii) Modificați poziția de protecție a semnalului
Când actuatorul nu poate primi semnalul dat (semnal de comandă) din camera de control, acesta se numește semnal de oprire, iar un grup de contacte pasive sunt readuse în camera de control. În conformitate cu cerințele procesului de sistem, poziția în care actuatorul trebuie să se oprească în starea de semnalizare poate fi presetată în avans. Există 3 opțiuni de poziție:
o. Actuatorul se oprește în poziția inițială atunci când semnalul este oprit.
b. Actuatorul se oprește în orice poziție când semnalul este oprit.
C. Actuatorul se oprește în poziția prestabilită când semnalul este oprit.
1. Apăsați tasta „Set” pentru a afișa „F00” și apăsați „▲” continuu pentru a afișa „F22”
2. Apăsați tasta „Set” pentru a afișa „B XX”
3. Apăsați „▲” și „▼” pentru a modifica valoarea „BXX”. Când „BXX” este „B00”, înseamnă că actuatorul electric se oprește în poziția inițială atunci când semnalul este rupt. Când „BXX” este „B01”, înseamnă că actuatorul electric se oprește în orice poziție atunci când semnalul este rupt.
1. Apăsați tasta „Set” din starea „B 01” pentru a afișa valoarea „CXX”, ceea ce înseamnă că actuatorul electric se oprește în poziția setată când semnalul este rupt.
2. Apăsați „▲” și „▼” pentru a modifica valoarea „CXX”. Interval de modificare: 0 ~ 99. Orice poziție în intervalul de la limita inferioară până la limita superioară a actuatorului corespunzător.
3. Poziția actuatorului electric atunci când semnalul este încălcat trebuie gestionat după reglarea de bază a instalației de actuator electric pe site și apoi să facă ajustări corespunzătoare în funcție de cerințele utilizatorului pentru controlul sistemului pentru a asigura siguranța sistemului de control.
(V) Reglarea timpului de frânare
Rotiți comutatorul automat/manual la poziția manuală
1. Mai întâi introduceți etapa programului de ajustare. Metoda specifică este următoarea: Apăsați tasta Set până când apare „Foo” pe afișaj. Apăsați continuu tasta „▲” pentru a afișa „F22”, apoi apăsați tasta Set pentru a intra în programul de reglare.
2. Introduceți etapa de ajustare a timpului de frânare. Metoda specifică este următoarea. Când apare „DXX” pe afișaj, înseamnă că a fost introdusă reglarea timpului de frânare. În acest moment, parametrul „XX” poate fi ajustat. Relația corespunzătoare dintre parametrii și timpul de frânare este următorul: Când este afișat ca „doo”, înseamnă că nu se frânează, „do1” înseamnă că timpul de frânare este de 5ms, DO2 înseamnă că timpul de frânare este de 10ms, DO3 înseamnă că timpul de frânare este de 15ms, DO4 înseamnă că timpul de frânare este de 20ms, DO5 înseamnă că timpul de frânare este de 25ms, DO6 înseamnă că timpul de frânare este de 30ms, înseamnă că timpul de frânare este de 25ms, DO6 înseamnă că timpul de frânare este 30ms, înseamnă că timpul de frânare este de 25ms înseamnă că timpul de frânare este de 40ms, iar D20 înseamnă că timpul de frânare este de 100ms
1.(1) Selection of braking time: After long-term actual operation on site, if the control panel is used in a single-phase motor (220VAC), the braking time "d" value is recommended to be selected according to the following values: When the shaft output torque is 250N/M, the d value should be selected from d=03, d=04, d=05; Când cuplul de ieșire a arborelui este de 600n/m, valoarea D ar trebui să fie selectată din d =04, d =05, d =06; Când cuplul de ieșire a arborelui este de 1000N/m, valoarea D ar trebui să fie selectată din d =05, d =06, d =07; Când cuplul de ieșire a arborelui este 1600n/m, valoarea D ar trebui să fie selectată din d =06, d =07, d =08; Când cuplul de ieșire a arborelui este de 2200n/m, valoarea D ar trebui să fie selectată din Select din D =07, d =08, d =09}
(Vi) Schimbați zona insensibilă (zona moartă)
Zona insensibilă a actuatorului poate fi corectată modificând parametrii. Pașii sunt următorii: 1. Introduceți mai întâi în etapa programului de ajustare. Metoda specifică este următoarea: Apăsați tasta Set până când apare „Foo” pe afișaj. Apăsați în mod continuu tasta „▲” pentru a face „F22” să apară pe afișaj, apoi apăsați tasta Set pentru a intra în programul de reglare.
2. Introduceți din nou setarea zonei insensibile. Metoda este următoarea: Apăsați tasta „set” până la „e xx”
3. Apăsați tasta „▲” pentru a modifica valoarea „Exx”. The setting range is 1-25, and the corresponding insensitive area is approximately: 1=32uA, 2=64uA, 3=96uA, 4=128uA, 5=160uA6=192uA, 7=224uA, 8=256uA, 9=288 ua, 10=320 ua 11=352 ua, 12=384 ua, 25=800 MA. După ce valoarea este determinată, apăsați tasta Set pentru a stoca și restaura afișarea valorii PXX.
Număr de zonă insensibilă Determinarea valorii este strâns legată de precizia de procesare a asamblării mecanice a întregii mașini. De exemplu, decalajul dintre roata de vierme și viermi, decalajul dintre angrenajul ventilatorului și viermi, potențiometrul de feedback și decalajul dintre angrenajele de conectare vor afecta direct insensibilitatea și precizia actuatorului general. Dacă parametrul este setat prea mic, acesta va face ca actuatorul să se balanseze (adică oscilat) în punctul de echilibru. Dacă parametrul este setat prea mare, acesta va determina actuatorul să se deplaseze lent în punctul de echilibru. În utilizare efectivă, selectați acest parametru în funcție de dimensiunea cuplului de ieșire a arborelui. Valoarea recomandată este următoarea: Când cuplul de ieșire a arborelui este de 250N/m atunci când cuplul de ieșire a arborelui este de 600N/m, valoarea E ar trebui selectată din e =03, e =04, e =05, e =06, atunci când cuplul de ieșire a arborelui este 1000N/m, valoarea E ar trebui să fie selectată de la shaft Torque de la arbore E =05, e =06, e =07, când cuplul de ieșire a arborelui este 1600n/m, valoarea E trebuie selectată din e =06, E =07, e =08, când cuplul de ieșire a arborelui este 2200n/m, valoarea E ar trebui E =07, e =08, e =09. '' "
După finalizarea operațiunilor de mai sus, rotiți comutatorul „manual” la poziția „automată”, iar actuatorul electric poate primi semnalul dat (semnal de comandă) pentru a realiza funcția de ajustare automată ..
